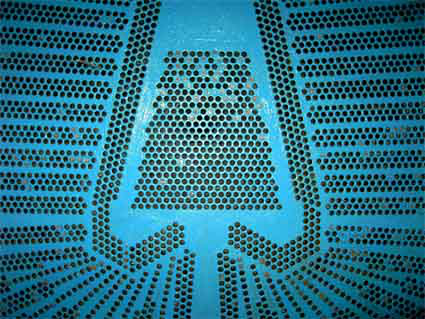

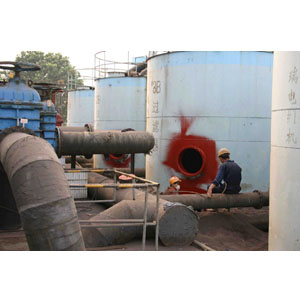

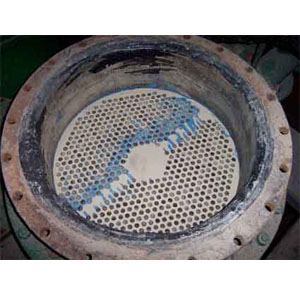

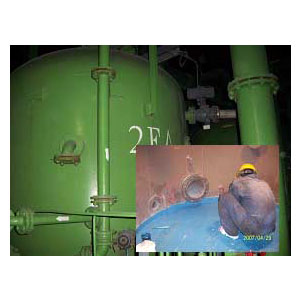

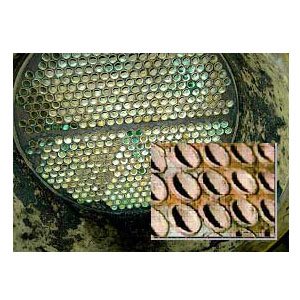

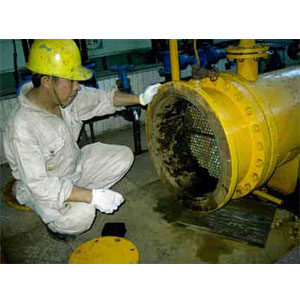

2、除鹽水罐等罐體的防腐

故障現(xiàn)象：導(dǎo)流體是循環(huán)系統(tǒng)的一個提高系統(tǒng)效率的主要部件，長期在海水的浸泡

          和沖刷下，腐蝕相當(dāng)嚴(yán)重。

         施工內(nèi)容：1：高壓淡水清洗。

                         2：噴沙除銹，要求Sa：2.0以上。

                         3：清灰吸塵。

                         4：用修補材料將腐蝕的部位修補，恢復(fù)曲率。

                            5：連續(xù)施耐磨防腐膠TS406兩次，第一次碾膠，第二次涂抹均勻，

                              涂膠間隔時間不能超過1小時。

                           6：視環(huán)境溫度確定固化時間，最好24小時后進行下一道工序。

                       使用材料：TS112、TS406、TS1755等。

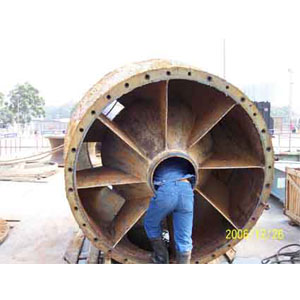

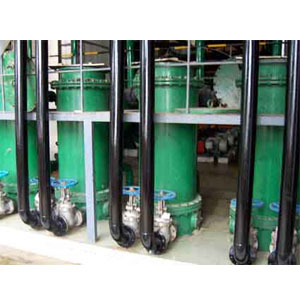

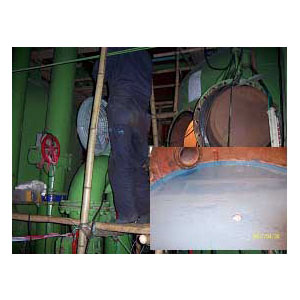

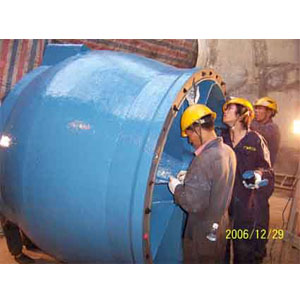

           7、循環(huán)水導(dǎo)流管的修補和防腐

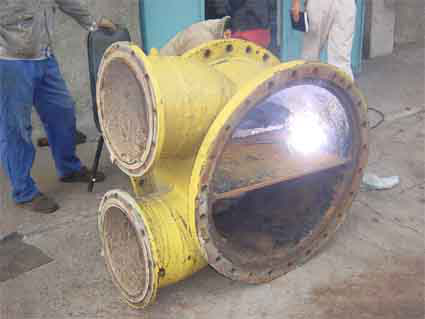

        故障現(xiàn)象：循環(huán)水導(dǎo)流體和循環(huán)水管的腐蝕現(xiàn)象基本相同，而防腐施工也相同，同樣是因為海水的長

            時間浸泡和沖刷使得防腐涂層脫硫造成金屬本體腐蝕，上圖是一個不銹鋼材料制作的導(dǎo)流管，

            從圖上看到電蝕現(xiàn)象非常嚴(yán)重。其實不銹鋼更應(yīng)防腐，因為不銹鋼金相間在電解質(zhì)的作用下更

             容易產(chǎn)生電蝕現(xiàn)象，如果不銹鋼 的品質(zhì)有缺陷，可能還不如碳鋼。

        施工內(nèi)容：同導(dǎo)流口。

       使用材料：同導(dǎo)流口

       8、工業(yè)廢水池的防腐

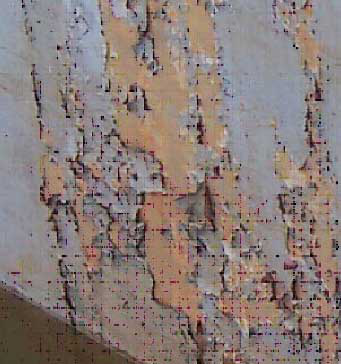

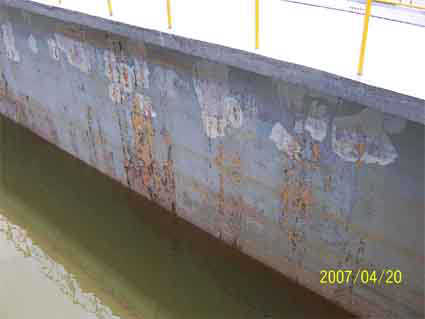

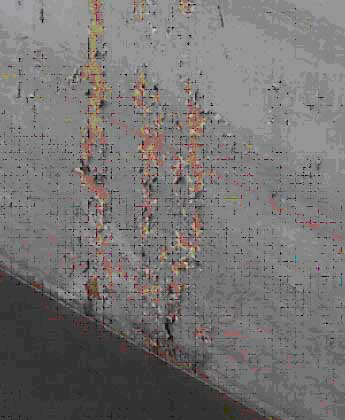

              工業(yè)廢水池一般都是混凝土澆注而成，混凝土在固化的反應(yīng)過程中，在混凝土的表面和內(nèi)部，不可能避免產(chǎn)生氣穴，在長時間的浸泡下，特別是在腐蝕性介質(zhì)的浸泡下，混凝土很容易滲透和腐蝕，其最終結(jié)果是，混凝土墻體變成一個吸滿化學(xué)介質(zhì)的海面體。為了保護混凝土墻體，很多廠家使用各式各樣的油漆，其結(jié)果是油漆成片脫落，耗費了資金，又沒有起到保護混凝土墻體的作用。

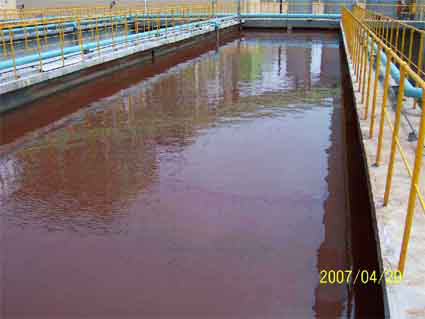

   我公司推出混凝土專用防腐防滲的特種材料為您的廢水池進行防腐施工，因為該材料有很好的防腐性能和與混凝土極好的相容性，與混凝土結(jié)合，不但結(jié)合強度高，而且不會因為涂層老化或相斥而脫落，能長期有效完全阻隔廢水對混凝土的侵蝕。

     如電廠冷水塔、廢水池、海水碼頭等。

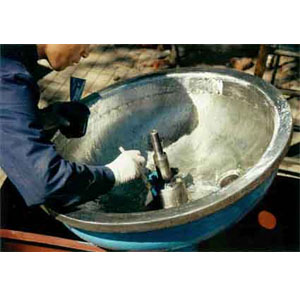

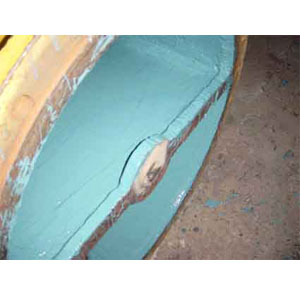

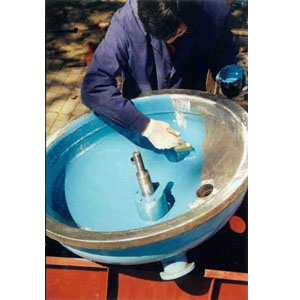

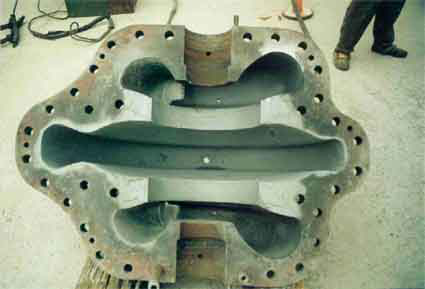

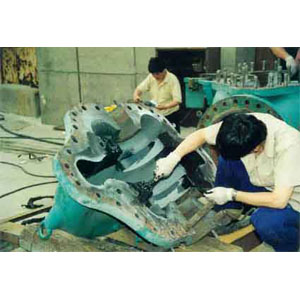

9、水泵修補和防腐

故障現(xiàn)象：泵殼、泵葉在介質(zhì)的浸泡和沖刷下，腐蝕和磨損相當(dāng)嚴(yán)重，造成泵的效率低下，

    提早報廢。

               施工內(nèi)容：1、泵殼、泵葉清水清洗，除去鹽份等化學(xué)介質(zhì)

                    2、干燥后噴沙除銹。

                  3、用TS215鈦合金修補劑進行修補，恢復(fù)原泵的曲線要求。

                        4、口環(huán)的修補可根據(jù)現(xiàn)場的條件，需要適當(dāng)選擇合理的成形修補工藝，

                        比如模具成形等。

                   5、修補完成后，涂TS406耐磨防腐膠，提高泵殼泵葉的防腐性能。

                       6、待初固后，修刮修補時留下的毛刺的缺陷，恢復(fù)裝配尺寸。

                    7、建議水泵修補時取消口環(huán)，用TS311潤滑修補材料代替，磨損后可以

                      重復(fù)修補，不存在腐蝕和減少安裝的難度。而且能延長泵的使用壽命。

        誤區(qū)：涂超潤材料和防腐材料，能提高泵的效率，我個人認(rèn)為是不現(xiàn)

   實的，泵出廠時的效率是最高的，假如這時涂超潤材料或防腐材料，

泵的效率不可能提高，涂這些材料的意義只能是防腐。

    能提高泵的效率是相對于已經(jīng)腐蝕磨損的泵而言，但如果不進行

修補，恢復(fù)尺寸，只是涂防腐材料，泵的效率也不可能提高。

    另一種說法是涂防腐材料，介質(zhì)的表面磨擦力減少，從而提高

泵的效率。我們知道，泵是流體管系中的一部份，與介質(zhì)接觸的面積

與整個管系來比較，完全可以忽略不計，所以，能提高的效率也可以

忽略不計。
