-----花都、永興、增城，南沙，福山

1、工程概況

1.1  現場勘探，初步確定泵的安裝位置和管道走向，閥門、流

量計、壓力傳感器等需要進一步確認安裝位置。

1.2  目前該廠三爐運行

1.3  濃縮液收集系統還處在建設當中，濃縮液池已成型，其他如濃縮液泵、控制系統還未安裝，而我公司承建的濃縮液回噴系統受濃縮液收集系統的工程限制，需要互相協調。

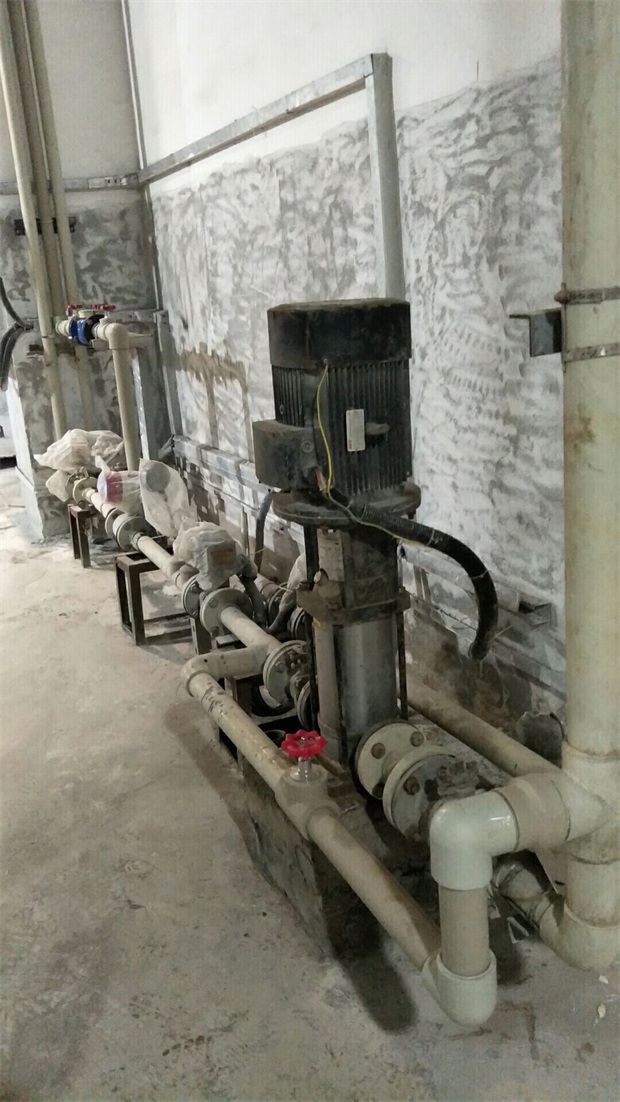

1.4  該系統一臺泵將濃縮液提供給三臺爐焚燒，泵座、管道、控制、噴頭等等全新安裝。

2、系統圖

2.1  天之山公司提交的圖紙，應由電廠最短時間提交給相關部門審核，提出意見。該施

工方案確認簽字后，根據圖紙指引施工。

2.2  圖紙只顯示系統原理圖，各部件不顯示具體位置，具體位置電廠在我公司進場時，

請盡早協助確定位置，盡量少改動，否則會延誤工程時間。

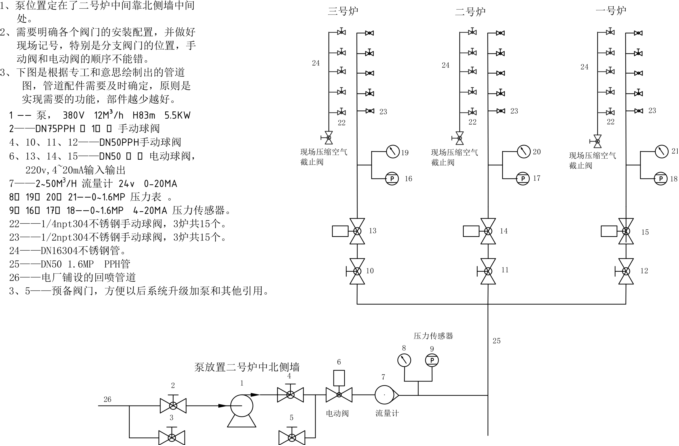

2.3  管道圖

2.4 電路圖

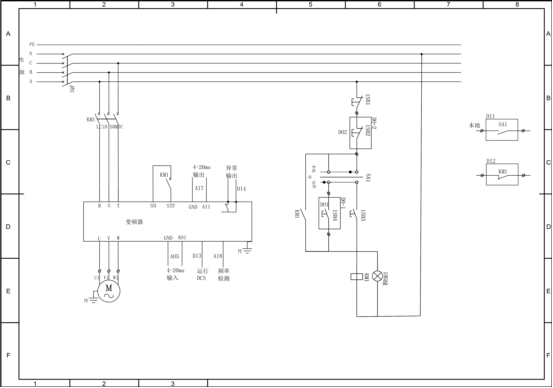

    主電路

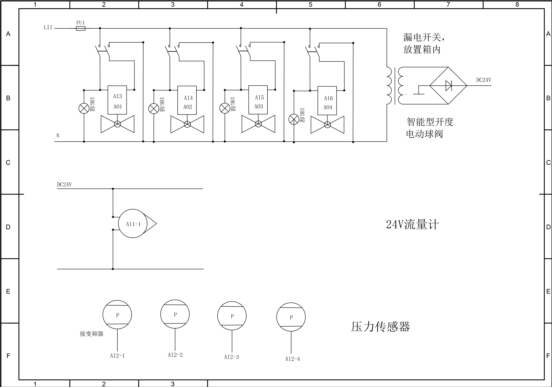

電動球閥等

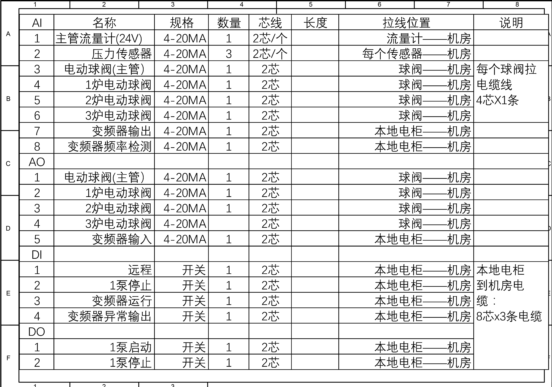

DCS信號

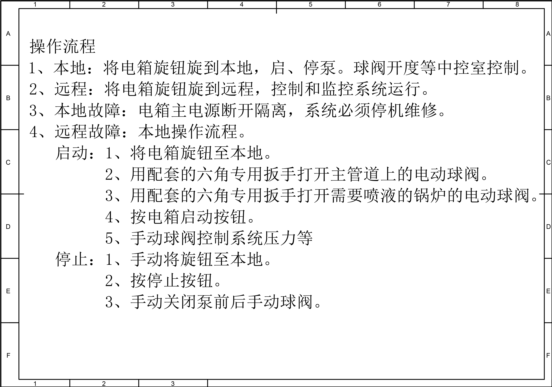

控制流程

3、準備和施工

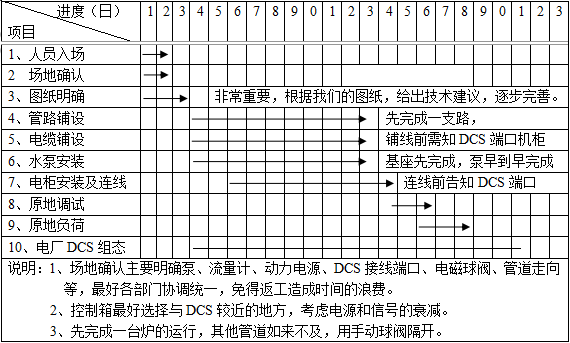

       3.1因整個廠都處在建設期，回噴系統受濃縮液池的工程進度影響，需要電廠協調濃縮液池的

          工程進度，銜接好整個系統的同步，提供下面的我司的工程進度表作為銜接參考。

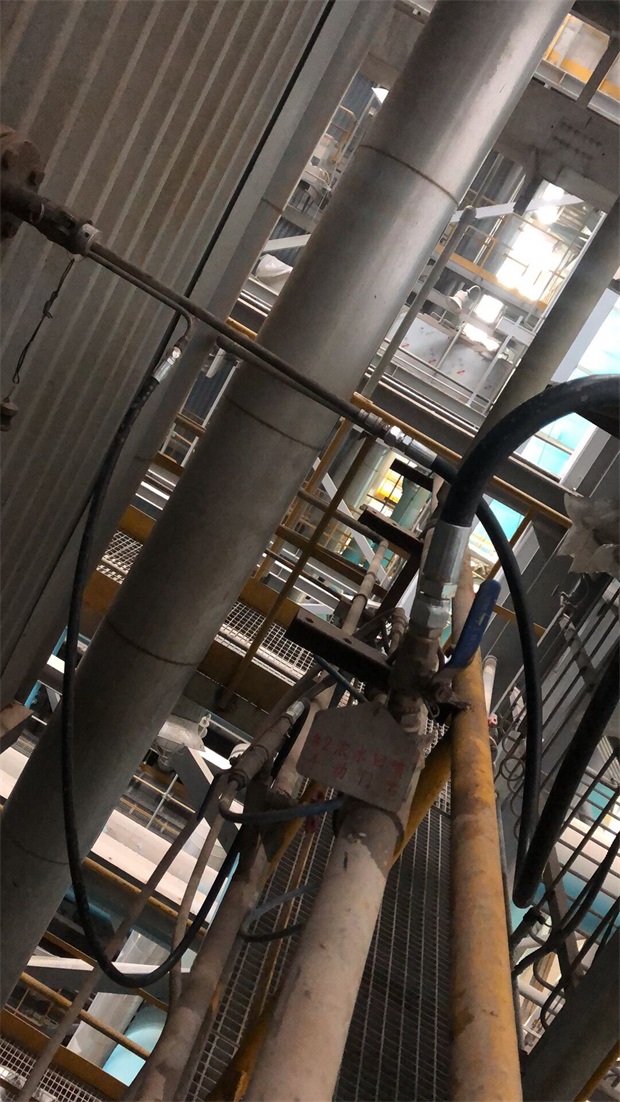

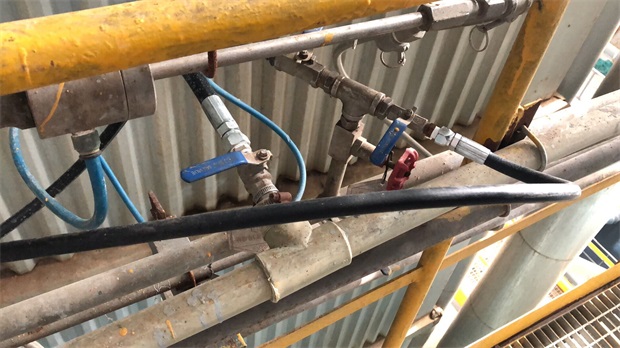

                4、噴頭需要知道安裝結構，取舊樣回廠加工試驗。
