（機械密封---脫硫）

電力行業

脫硫?qū)I(yè)機械密封



廣州天之山工業技術有限公司(Guangzhou TZS Industry & Technology Co., Ltd)

    廣州天之山工業技術有限公司，簡稱天之山（TZS），原名廣州南方天山貿易有限公司，自1996年以來，始終致力于工礦企業的動靜密封、特種潤滑、防腐修補工程、智能集中潤滑系統等產品的推廣及開發。

公司密切關注世界領先技術，結合中國目前的設備制造、維修水平，針對性選擇或開發一些高性價比、高技術含量的國內外產品，推薦給廣大客戶，并不斷推廣新的技術和新的設備管理理念，在電力、冶金、石油化工、造紙、船舶等行業有廣泛的知名度，并獲得了客戶的一致好評，尤其泵類、齒輪箱、軸承箱動靜密封，極端惡劣環境的集中潤滑等方面有較大優勢，積累了豐富的經驗。

我公司是AESSEAL^®公司在中國廣東、湖南、湖北、廣西、海南、江西地區的獨家代理，擁有雄厚的實力和先進的技術，為您提供最優良的產品及優質的服務，特別在電力行業，幾乎所有水泵、油泵上都有成功的應用，包括普遍認為難度極大的凝結水泵和灰渣泵、脫硫攪拌器、漿液循環泵、球磨機入料口的密封，也都獲得成功改造，我司一直以專業的品質、專業的技術、專業的服務為其提供專業的技術解決方案，歡迎您進行實地考察。

公司始終堅持“以質量、技術和服務贏得客戶”的宗旨，建立了完善的銷售、技術支持、售后服務網絡體系，并在廣州市擁有自己的專業生產工廠，為客戶提供更及時、周到的服務。

公司特點：

優質的產品：產品質量是我們的關鍵，是我們解決問題的基礎，是信譽的保證。

        先進的技術：廣泛全面接觸密封領域，把握國內國際的最新動態和先進技術。

        完善的服務：周到的服務是我們的優勢，對產品的使用狀況和效果，我們始終關注，也是我們保持和客戶溝通的橋梁。

豐富的經驗：多年的實踐，我們積累了豐富的經驗，能迅速處理各種動靜密封問題。

AESSEAL^®集團公司是機械密封領域內世界一流專家，世界上最大的機械密封供應商之一。公司專業設計、制造和提供高標準精密機械密封和密封輔助系統，主要有泵用機械和釜用機械兩大類，同時根據客戶要求提供特殊設計的產品。

AESSEAL^®的產品通過150多個分銷商銷往世界上50多個國家，其產品廣泛應用于石油、化工電力、鋼鐵、食品、造船等各行業。曾于2000年獲得“英國女王工業獎”及“2000年具有最佳發展前景的企業獎”。對多語言員工的投入使公司獲得“人力資源投資獎”。

第1部分：吸收塔漿液循環泵

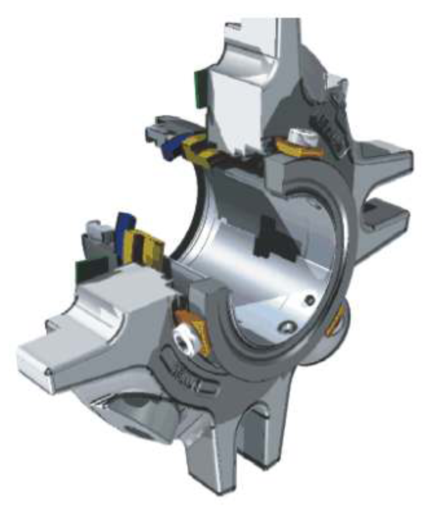

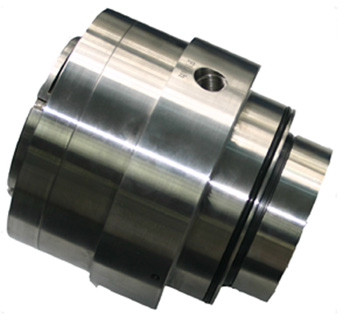

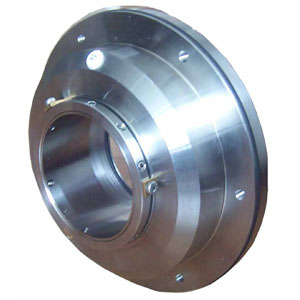

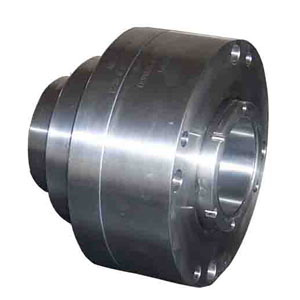

型號：AES-CURC-KING^TM—漿液循環泵專用

技術特點:

1、平衡設計、彈簧不與介質接觸、安裝簡單準確；

2、專為WARMAN、KSB等大型耐磨耐腐蝕泵設計的專利產品；

3、適合內置、外置安裝，適配安裝靈活；

4、高品質材料生產，更好的耐磨性和耐腐蝕性；

5、具有專利的軸垂直度自動跟蹤設計，更適合大型設備和

裝配精度難保證的場合；

6、內外沖洗設計，靈活安裝在不同的環境；

7、供貨周期常規為6周，有很好的性價比

選用理由：

■ 可與進口機械密封質量媲美；

■ 短的供貨周期和及時周到的技術支持；

■ 及佳的性價比，為客戶可節省大量的人力和金錢。

■ 機械密封外形尺寸統一，但可裝在不同的設備上，設備管理簡單，減少庫存；

■ 在廣東，該款機械密封保質2年；

■ 模塊化設計，配件通用性強

技術參數:

◎ 壓力：≤16kg/cm²

◎ 溫度：-40℃～180℃

◎ 線速度：≤10m/s

◎ 規格尺寸：165、220mm(其他尺寸可訂制)

適用范圍:

進口WARMAN、KSB泵等各類型漿液循環泵，也適合裝配國產石家莊強大泵業、襄樊五二五等漿液循環泵上

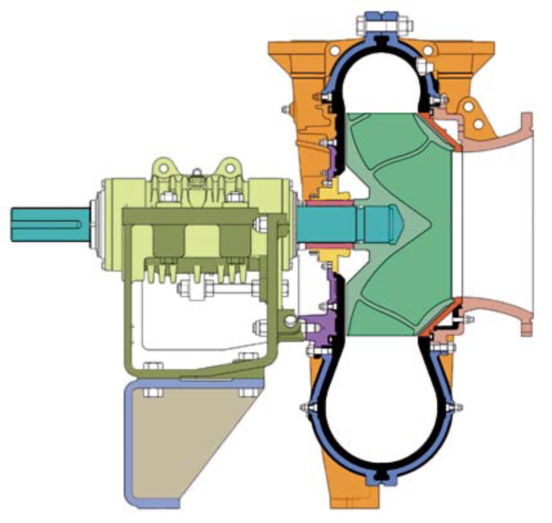

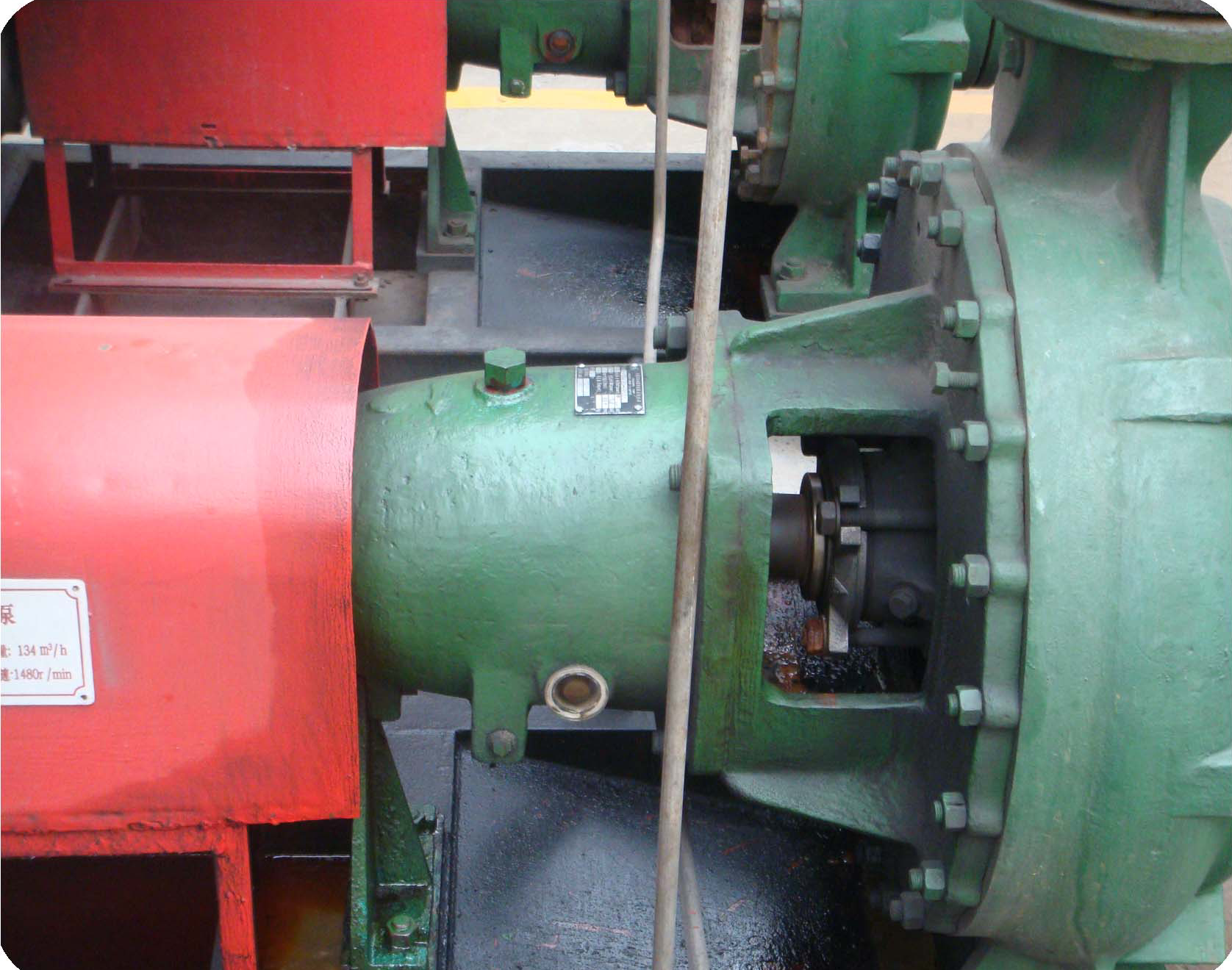

吸收塔漿液循環泵機封改造案例



漿循泵型號：Weir公司 Warman 600SY-GSL

工作介質  ：石灰石漿液

溫度      ：40-50℃

壓力      ：2.2-2.4kg/cm²

轉速      ：593 rpm

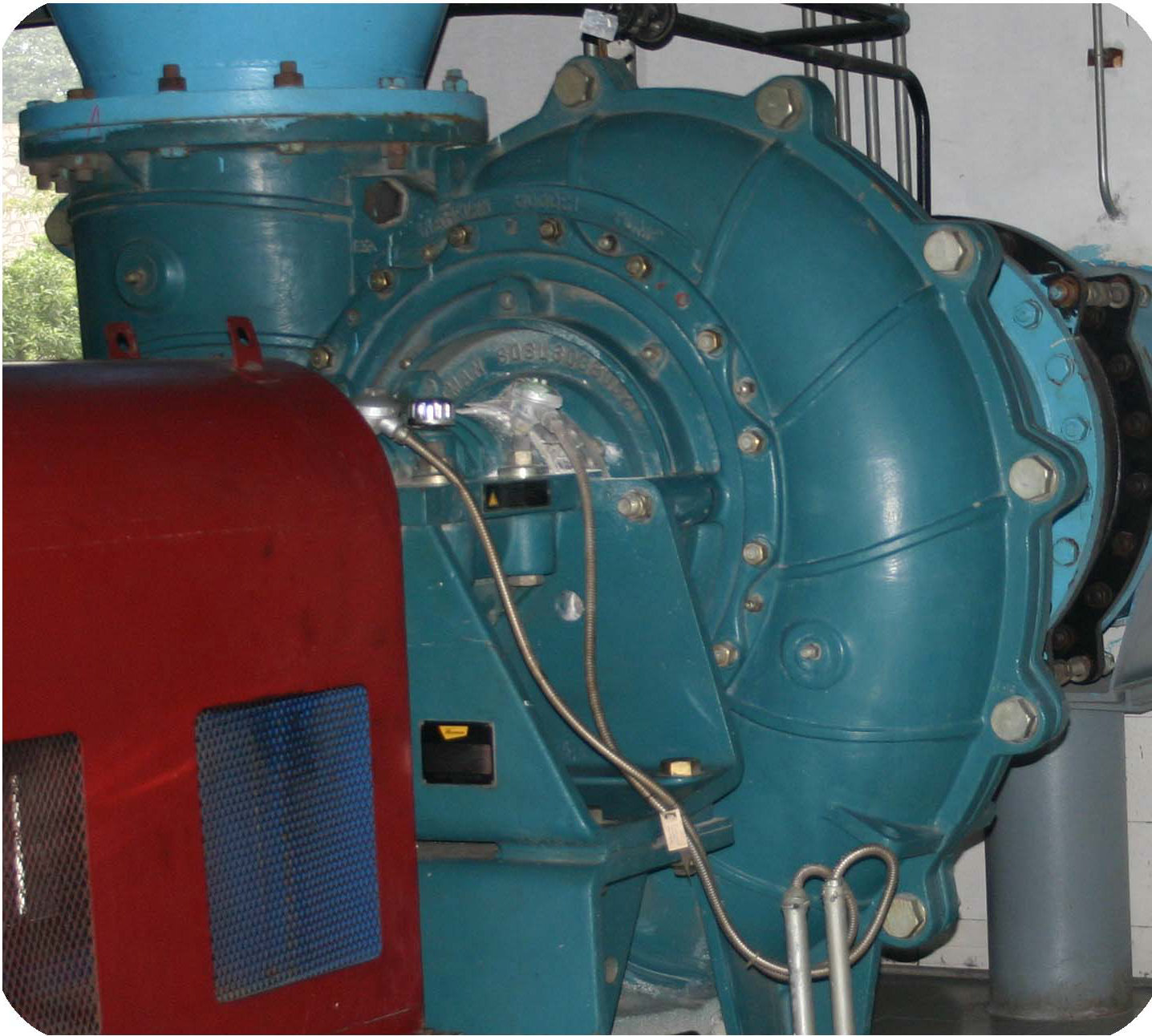

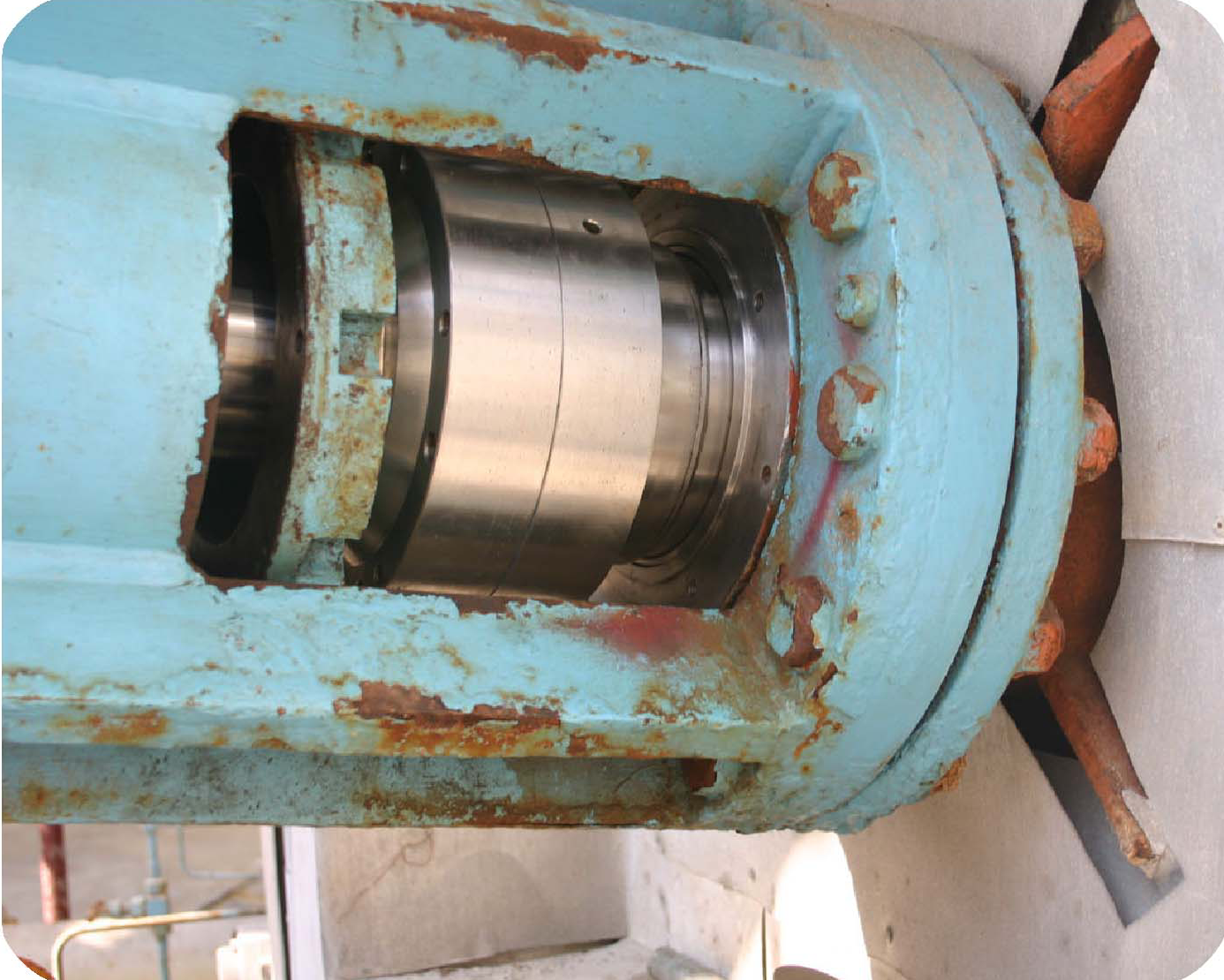

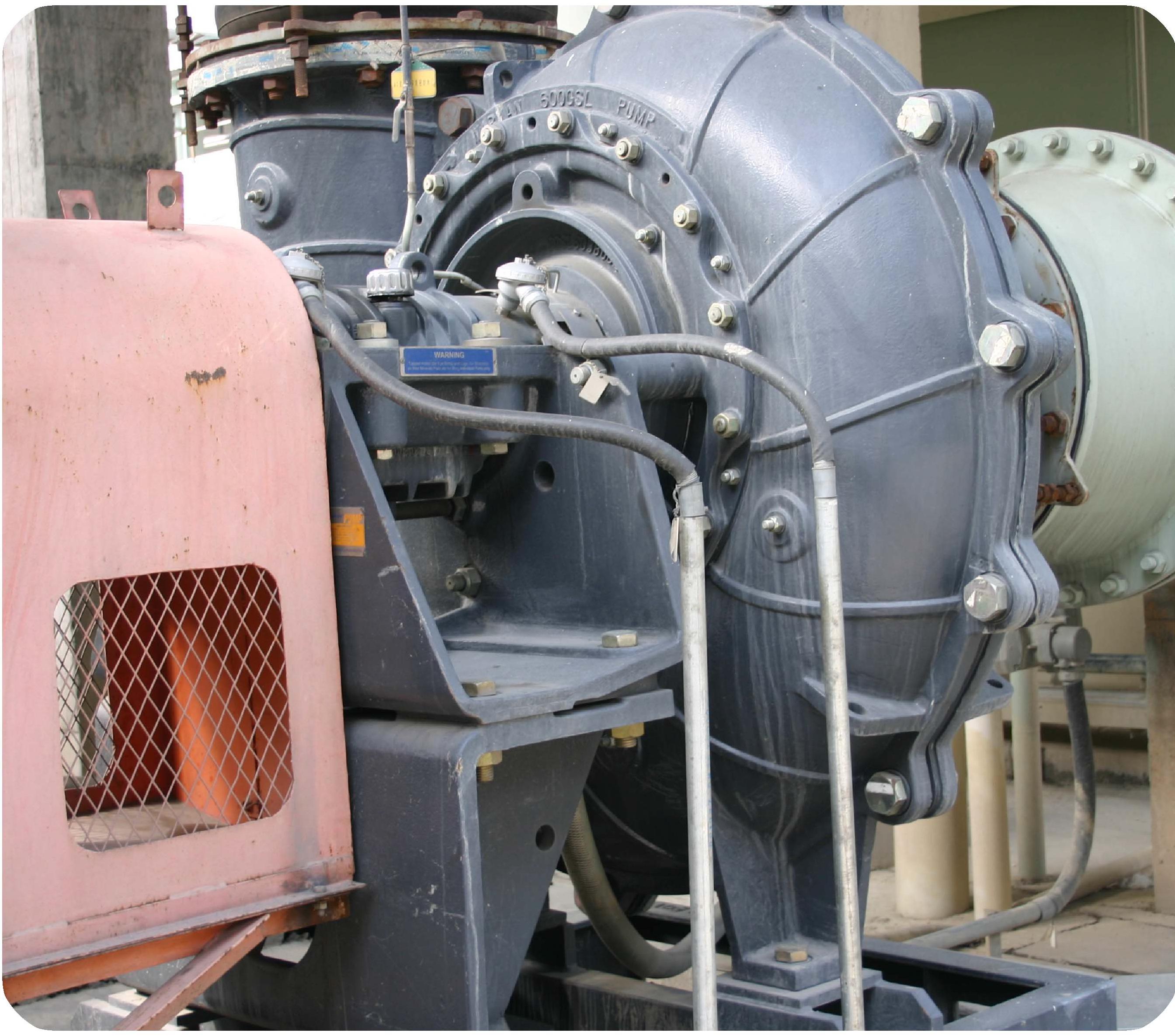

                                圖1

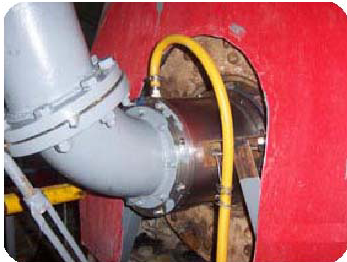

                                         圖2



圖1：沙角A廠（09-10-18）-1套

圖2：韶關電廠(09-10-05) -1套

第2部分：吸收塔攪拌器

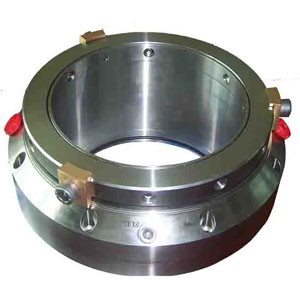

型號：AES-MIXCOW-C（E、L、S）^TM—吸收塔攪拌器專用

技術特點:

1、專利的浮動式動環設計，軸承與密封隔離；

2、內外沖洗設計，適應不同環境要求的脫硫泵使用，

設計精巧、 安裝簡單、維護直觀；

3、集裝式平衡設計，彈簧與介質隔離，高品質材料生產；

4、超強的軸承支撐能力，抗拒軸對機械密封的影響；

5、專利的定軸設計，達到軸承與軸無間隙裝配；

6、約4周的供貨周期，非常好的性價比

選用理由：

■ 安裝在國外生產的攪拌器上，使用效果相比其他機械密封

性能表現最佳。目前安裝的機械密封運行良好，相比某些品牌

的機械密封，已經是3-5倍以上的使用壽命；

■ 短的供貨周期和高性價比

技術參數:

◎ 壓力：真空～7kg/cm²

◎ 溫度：-20℃～80℃

◎ 線速度：≤5m/s

◎ 規格尺寸：40-120mm(特殊尺寸可訂制)

適用范圍:

適合安裝在Chemineer、EKATO、LIGHTNIN、SHARP等攪拌器

及其他類型的混合器、反應釜

美國Chemineer(凱米尼爾）攪拌器機械密封改造成功案例









攪拌器型號：3HSN-20（圖1）35MD/S-50（圖2）

工作介質  ：石灰石漿液

溫度      ：40-50℃

壓力      ：1-2kg/cm²

轉速      ：190 rpm（圖1） 178rpm（圖2）

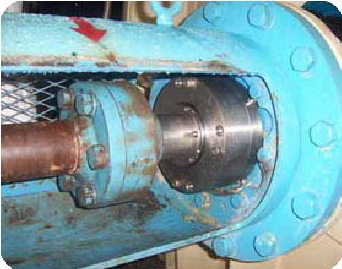

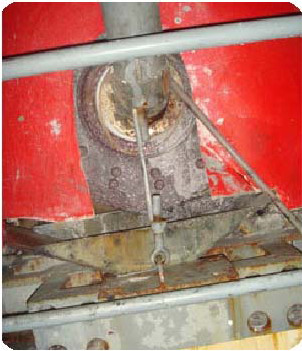

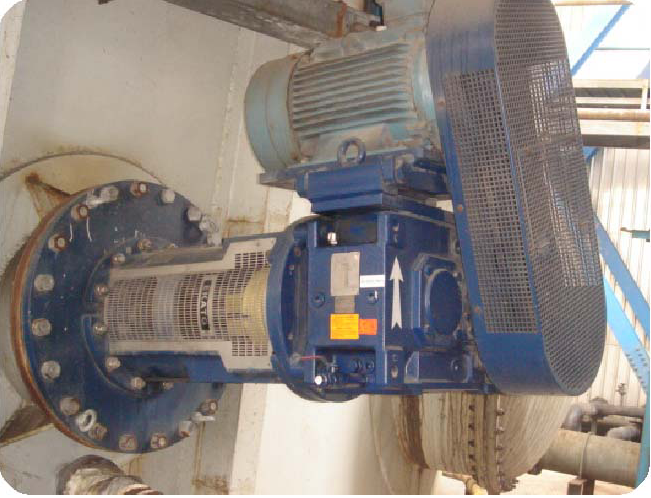

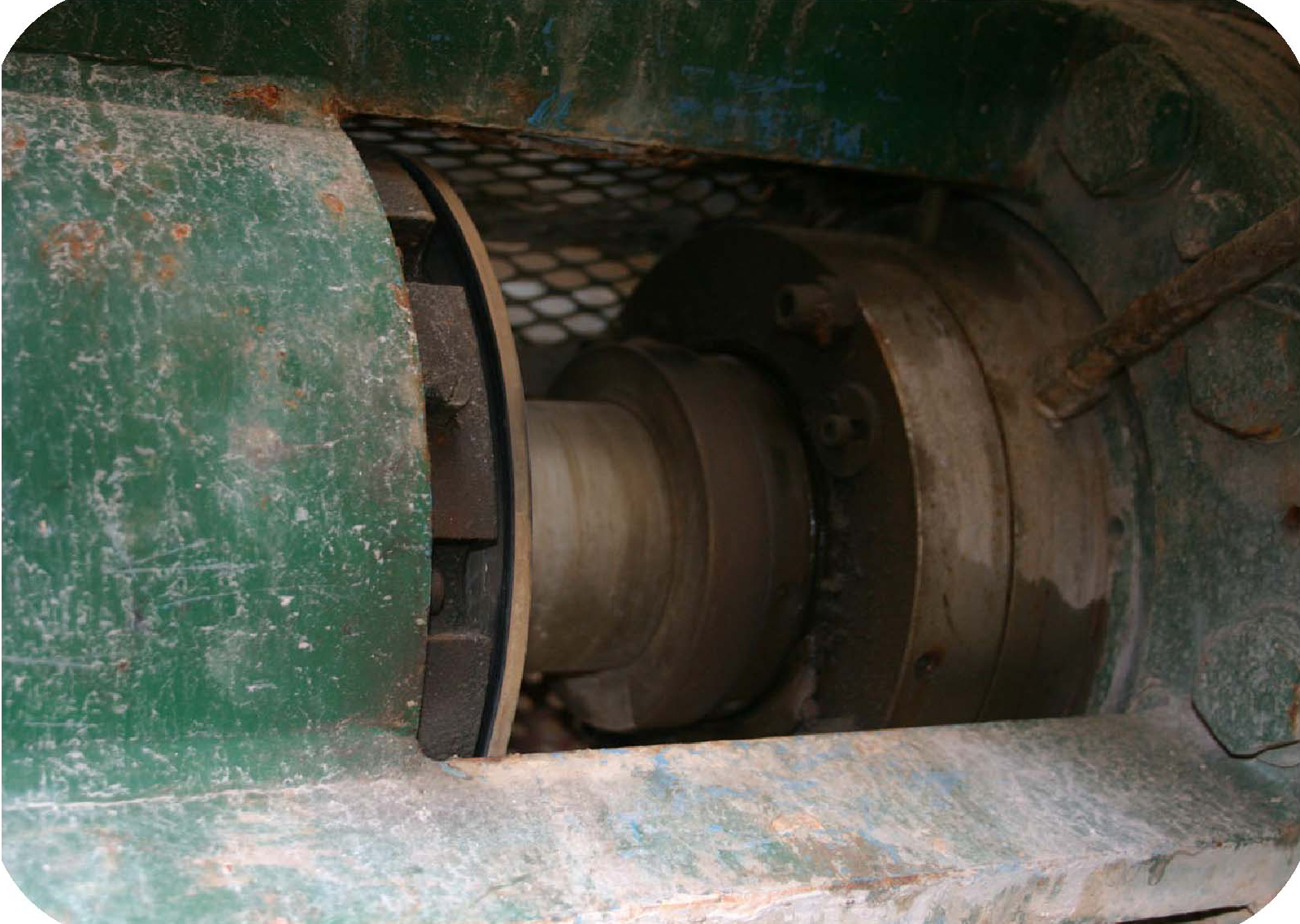

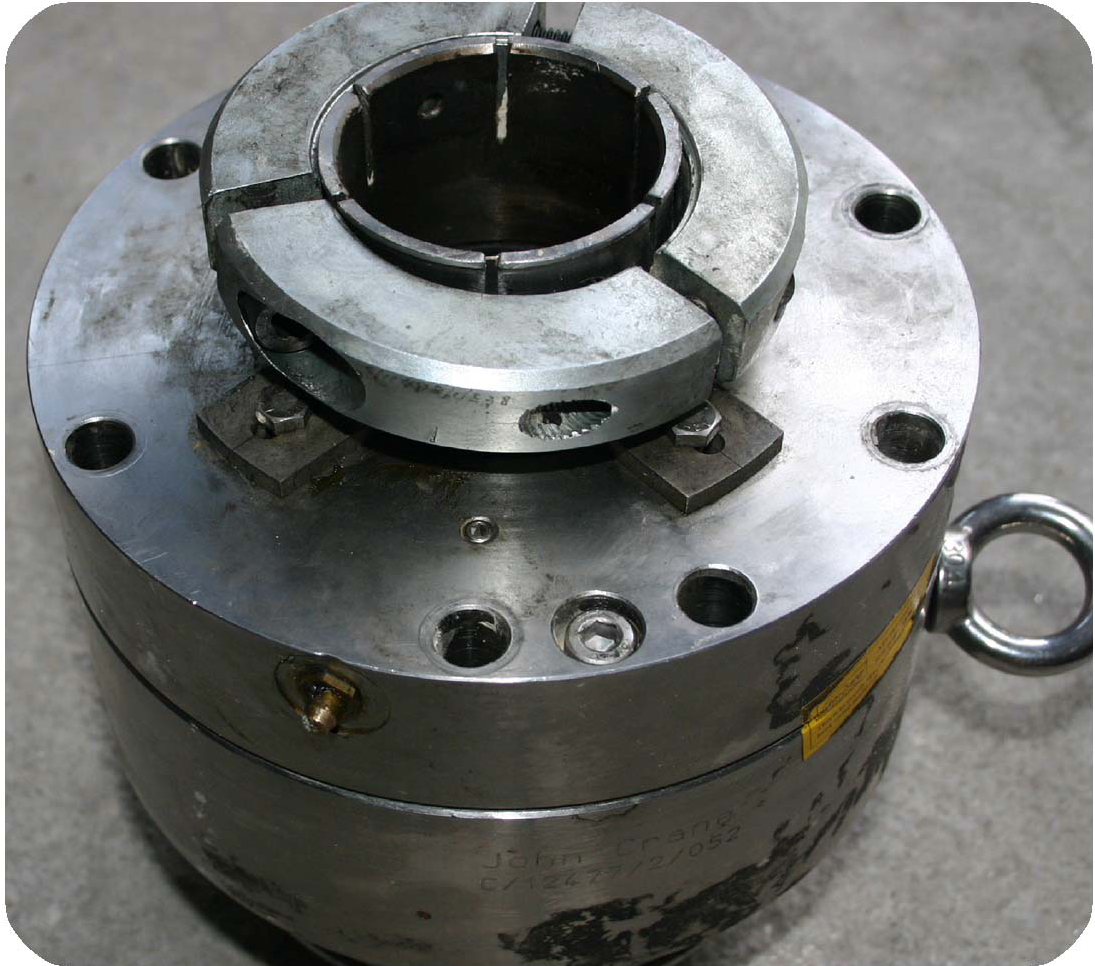

               圖3                         圖4



圖3 沙角A廠（08-06）-2套

圖4 靖海電廠(09-06) -4套



備注：2010-01-28沙角A電廠#2脫硫吸收塔B攪拌器機械密封正常運行1年8月后，經檢修無任何故障，現經過維護后再次投入使用

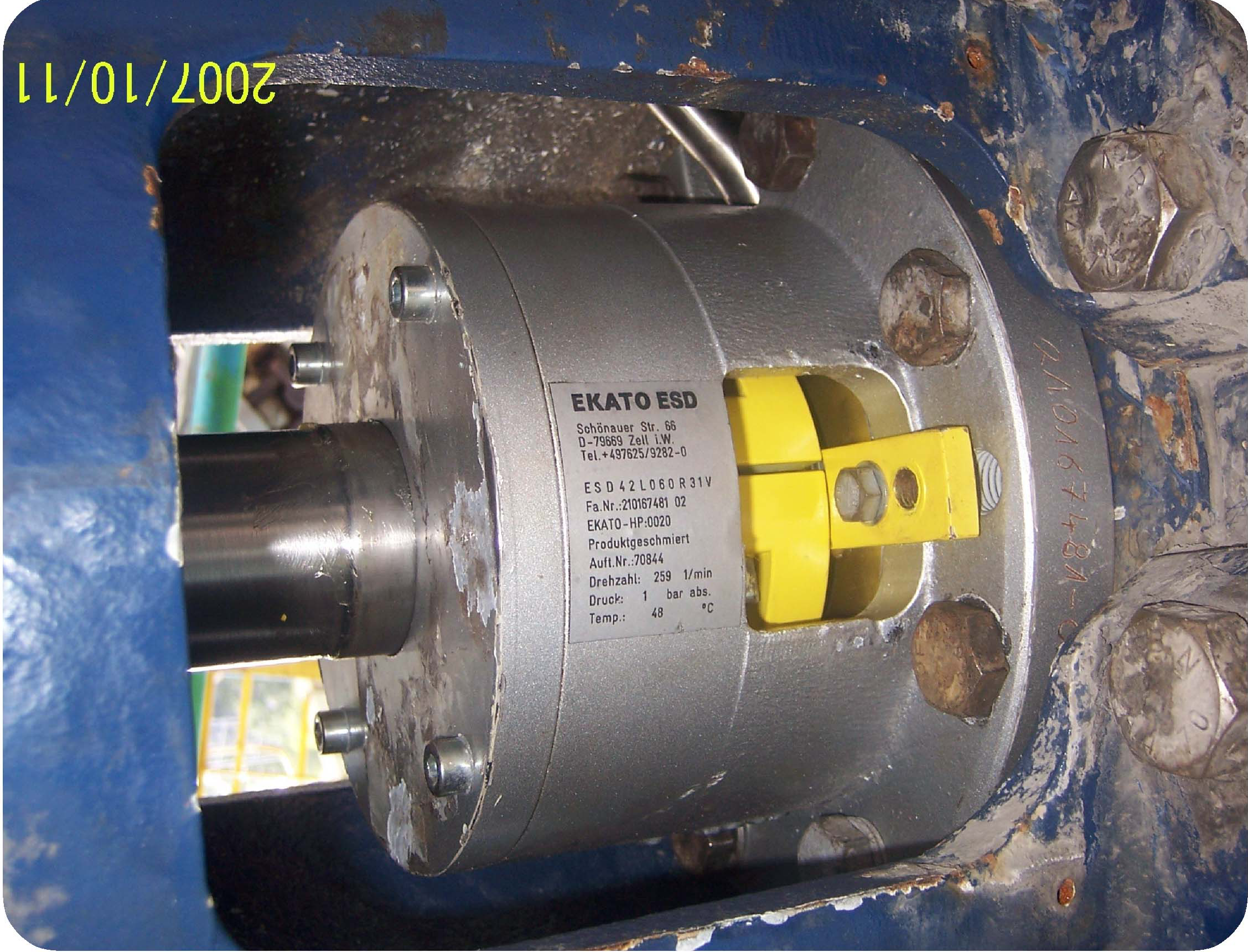

  德國EKATO攪拌器機械密封改造成功案例





攪拌器型號：HWL2080N

工作介質  ：石灰石漿液

溫度      ：40-50℃

壓力      ：1-2kg/cm²

轉速      ：168rpm

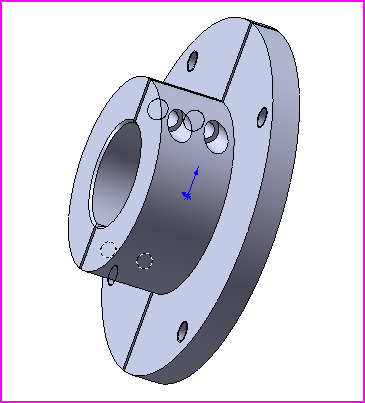

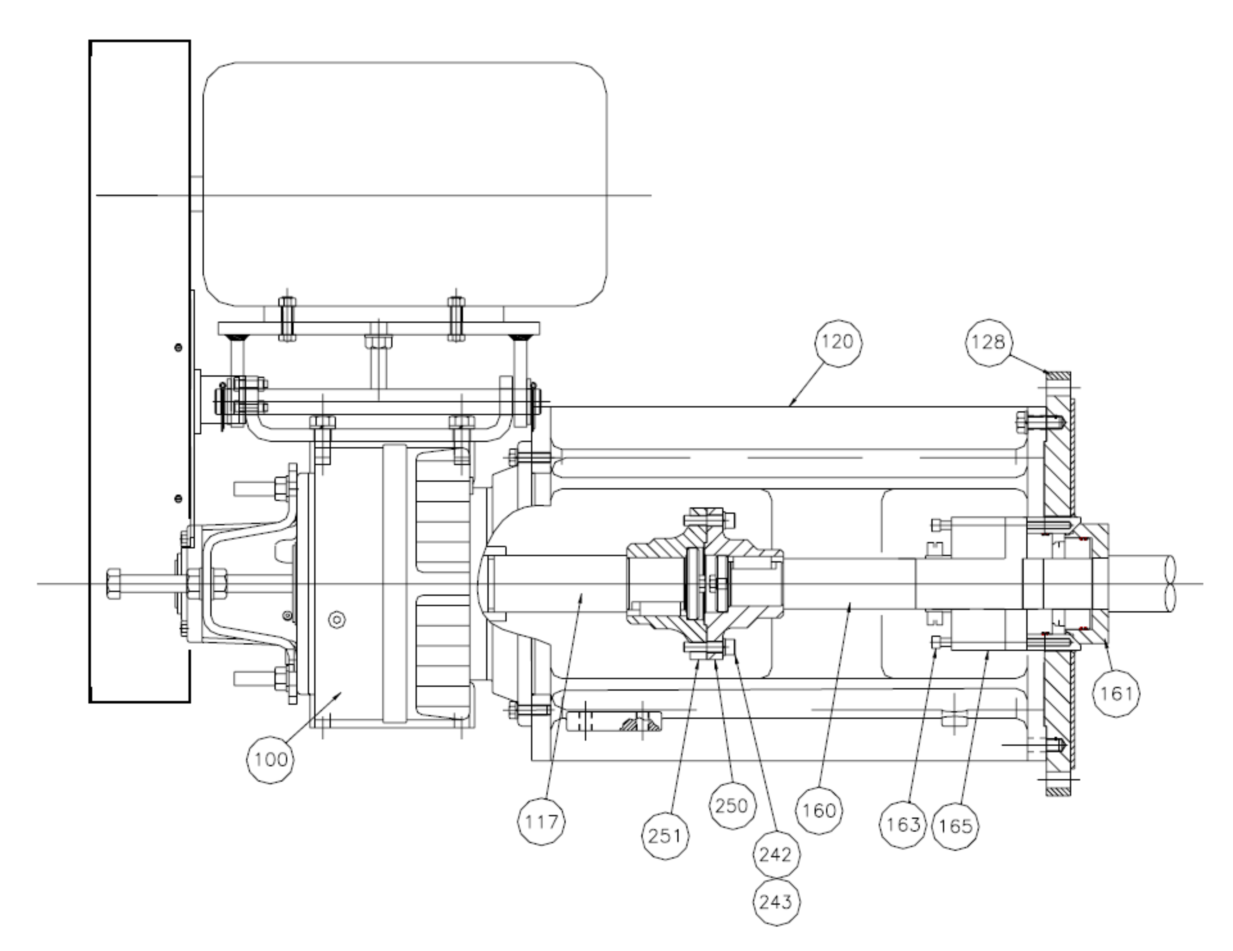

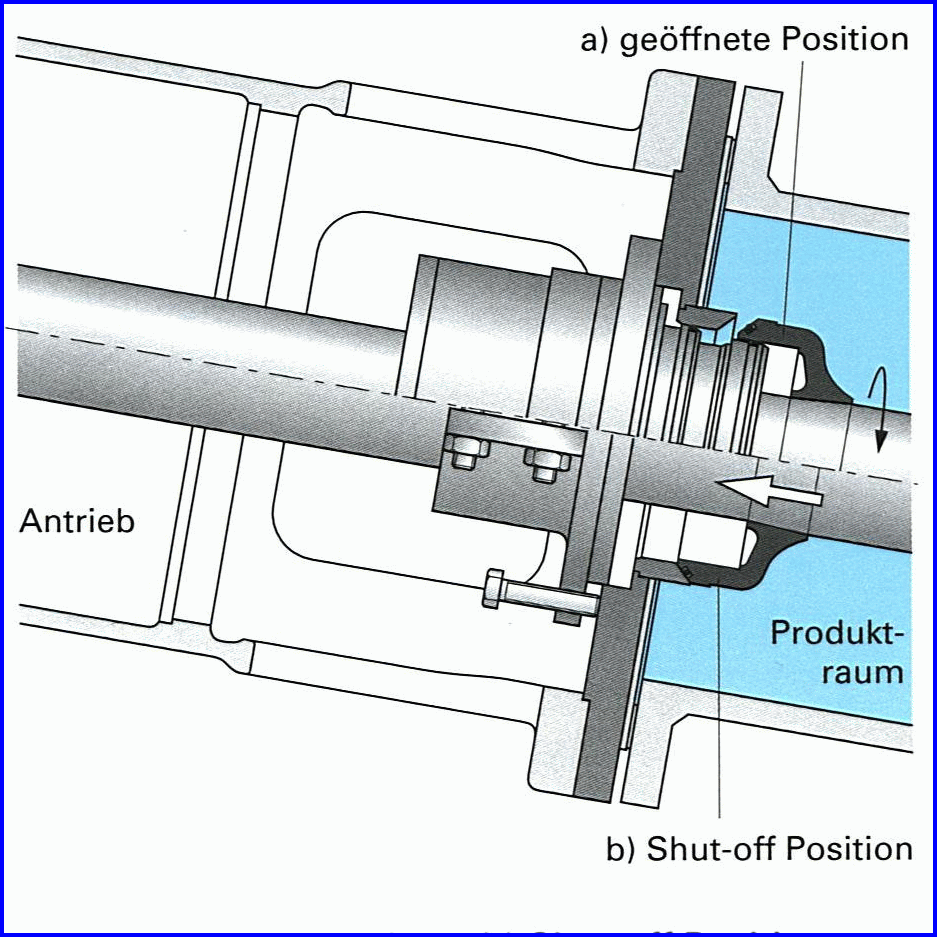

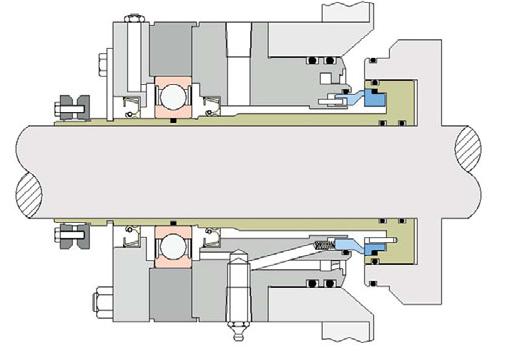

        圖5 結構圖               圖6 專用夾具



案例：廣東河源電廠-2套

美國Lightnin（萊寧）攪拌器機械密封改造成功案例



攪拌器型號：1VSF

工作介質  ：石灰石漿液

溫度      ：40-50℃

壓力      ：1-2kg/cm²

轉速      ：172rpm

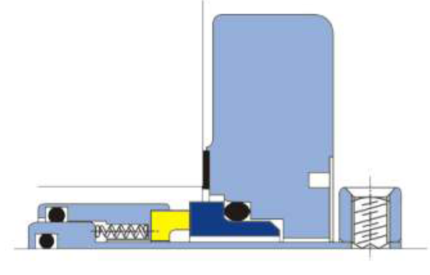

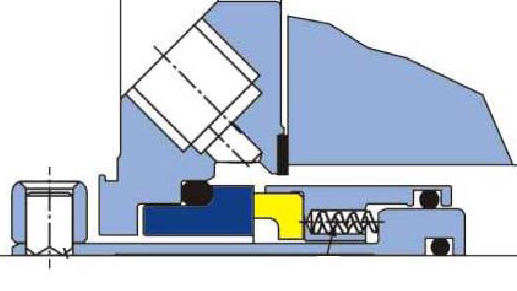

                        結構圖

案例：廣東云浮電廠-4套

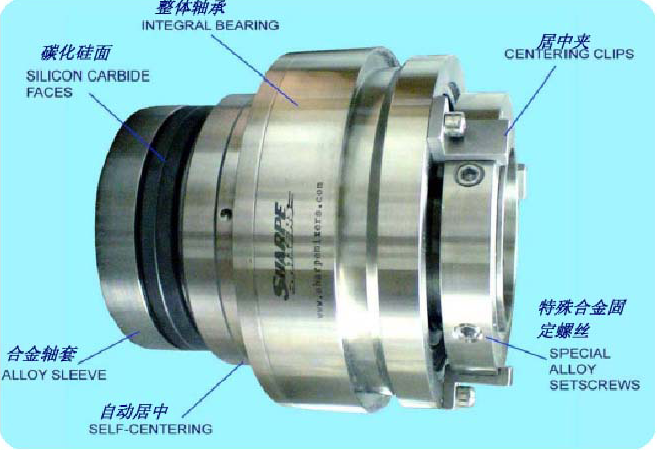

  美國Shparpe(夏普）攪拌器機械密封改造案例



攪拌器型號：Sharpe V系列

工作介質  ：石灰石漿液

溫度      ：40-50℃

壓力      ：1-2kg/cm²

轉速      ：180rpm

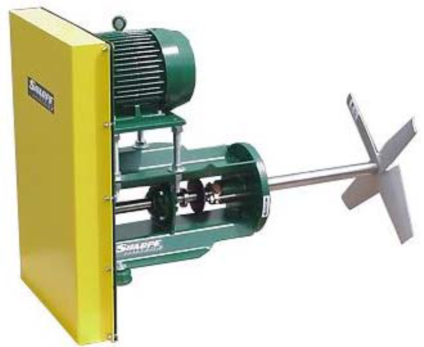

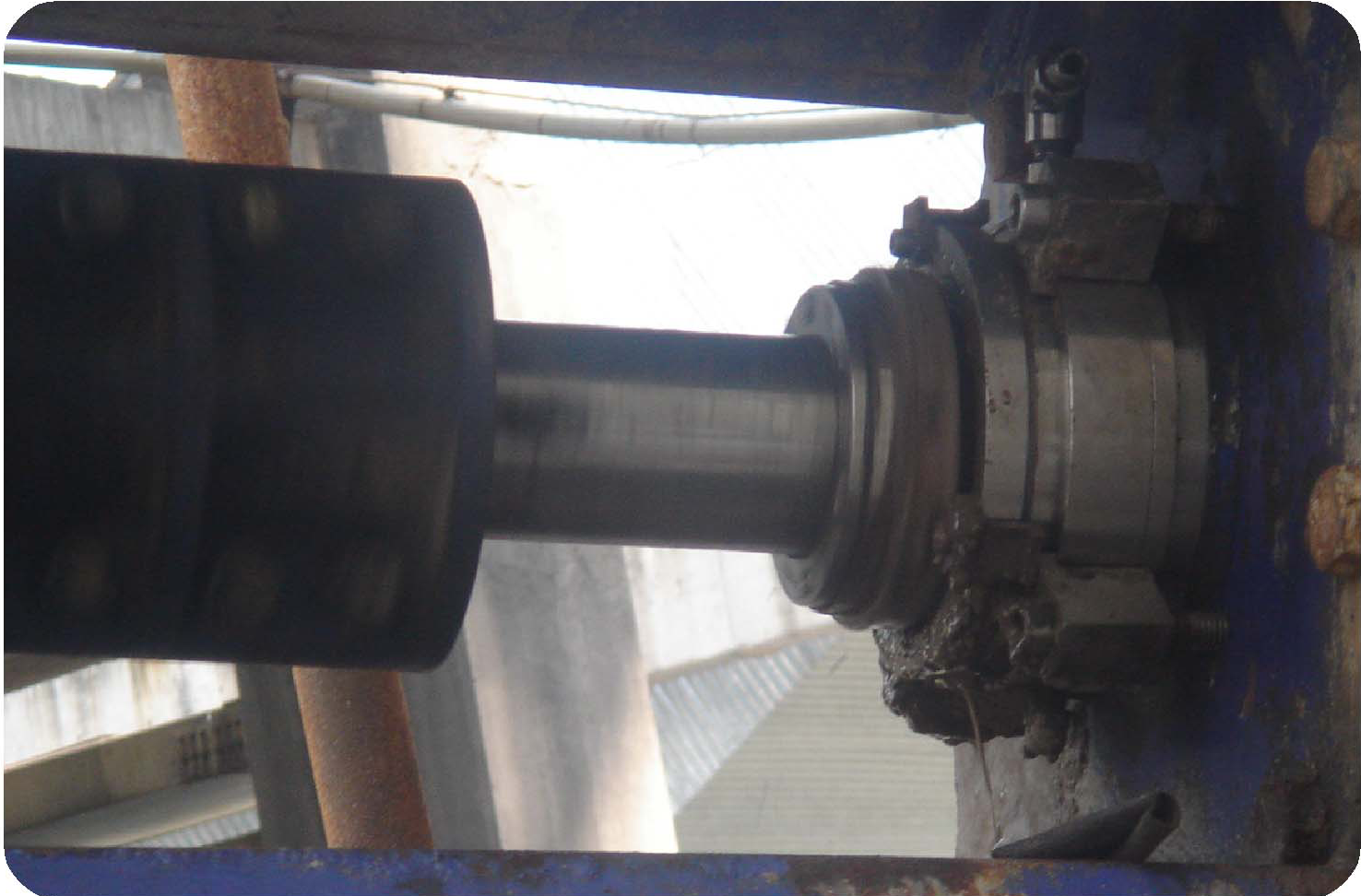

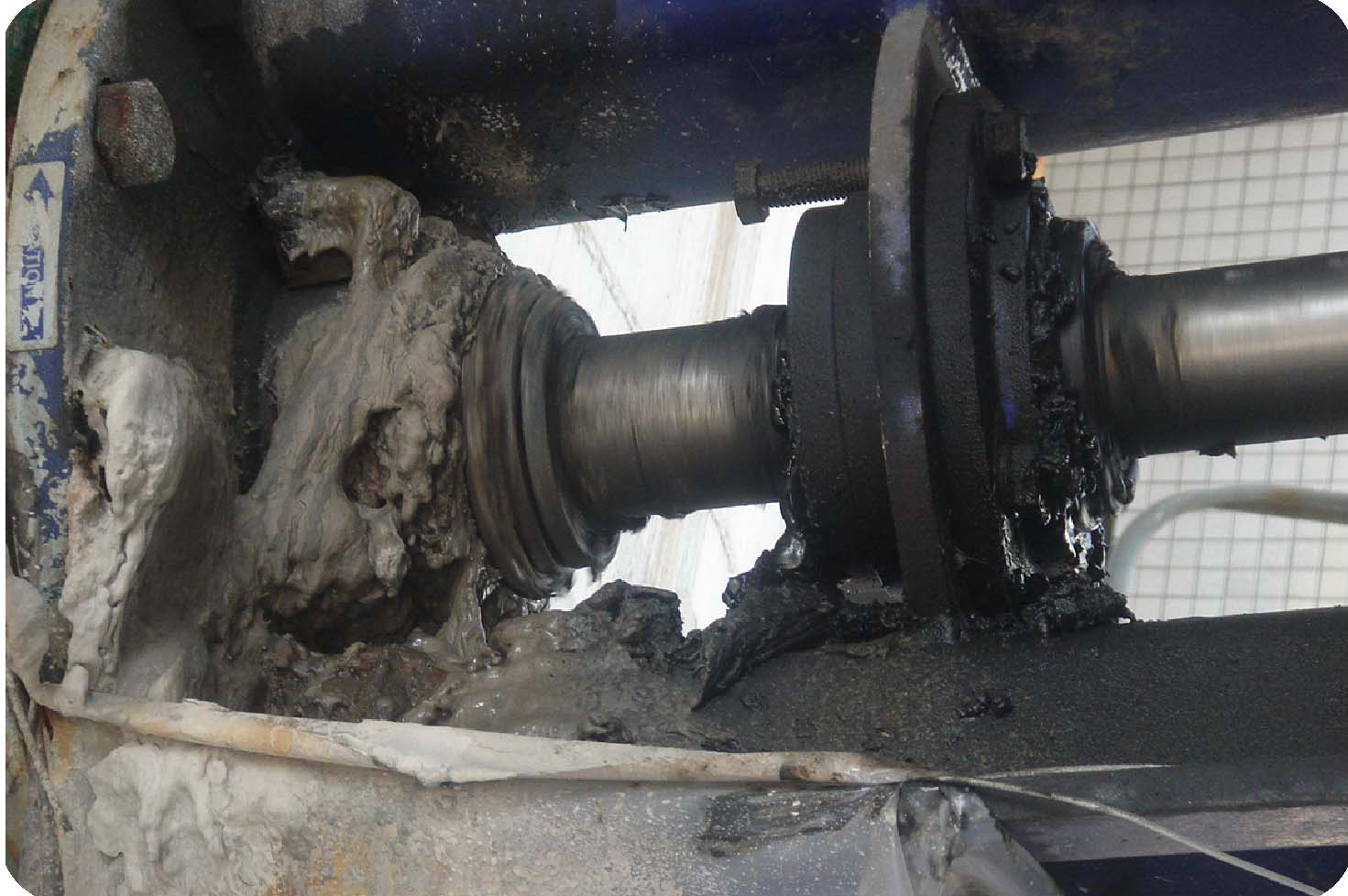

        圖7                             圖8

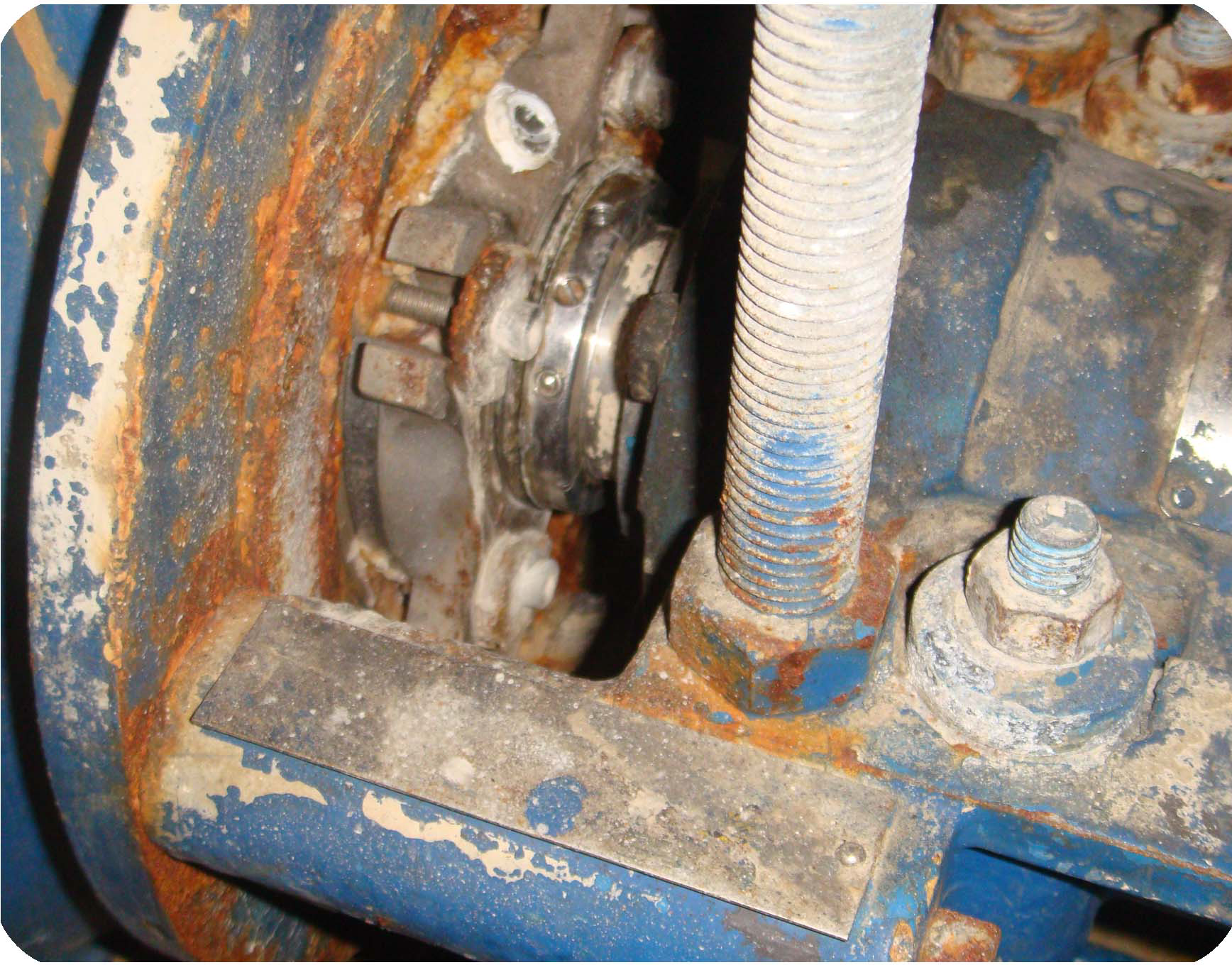

圖8 原裝機封瑞典ROPLON



案例：湖南益陽電廠、湖南大唐華銀金竹山發電廠



第3部分：脫硫濕式球磨機

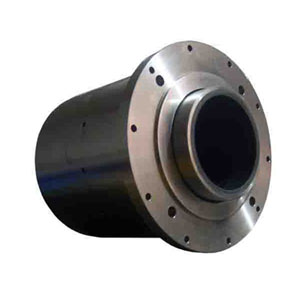

型號：AES-KINGTM-133 ROTMIXTM 170 125—濕式球磨機專用

技術特點:

1、專為電廠脫硫濕式球磨機專門設計；

2、目前在奧地利CEMTEC公司的BM25/41球磨機上安裝使用，

好的使用效果，可為不同型號的球磨機設計適合使用的機械密封；

3、雙軸承設計，緩解球磨機運行不平穩對密封的影響；

4、可更換耐磨內襯設計，大大延長機械密封的使用壽命；

5、帶內沖洗、旋轉式入料引導設計，避免管路堵塞現象；

6、集裝式結構，彈簧與介質不接觸，簡單的安裝和直觀的日常管理；

7、短的供貨周期和高性價比

選用理由：

■ 機械密封無泄漏，確保良好的工作生產環境；

■ 幾倍延長相鄰軸承的使用壽命，減少大型軸承的消耗和維修次數；

■ 有效延長相鄰齒輪的使用壽命，節省大量的備件費用和維修費用；

■ 簡化日常管理，特別是解決了現場清理的難度；

■ 因?yàn)槭褂昧藱C(jī)械密封，防止了入料管道堵塞現象，安全生產可靠性大大提高；

■ 安裝的機械密封已運行兩年，目前運行狀態非常良好

技術參數:

◎ 壓力：真空～10kg/cm²

◎ 溫度：-20℃～80℃

◎ 線速度：≤4m/s

◎ 規格尺寸：＞100mm大尺寸

適用范圍:

電廠濕式球磨機入料口改裝

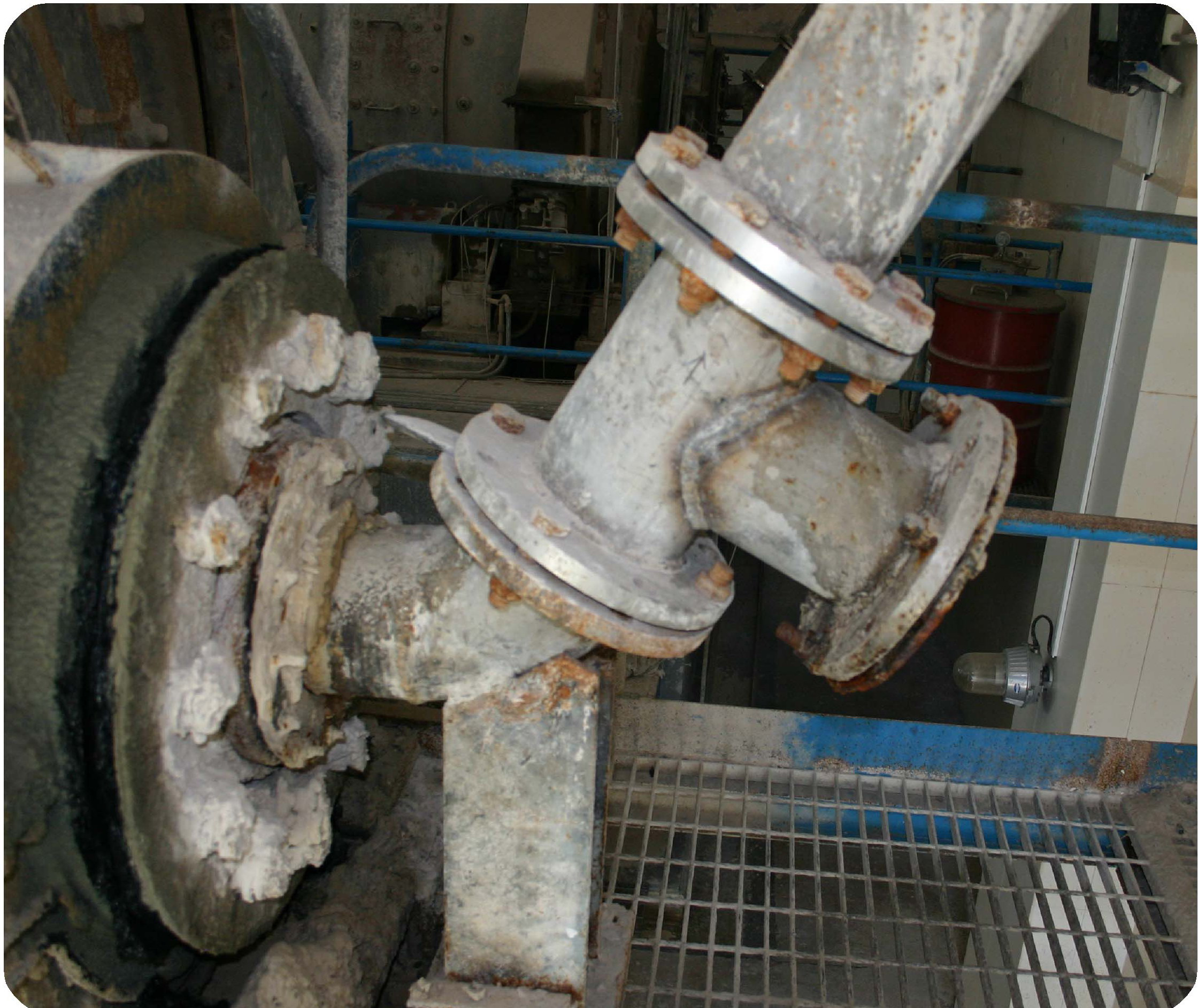

球磨機入料口機械密封改造案例







球磨機型號：CEMTEC BM21/45 R01 WC02

物料      ：石灰石

溫度      ：環境溫度

進料粒度  ：最大20mm(80%≤17mm)

轉速      ：30.14 rpm

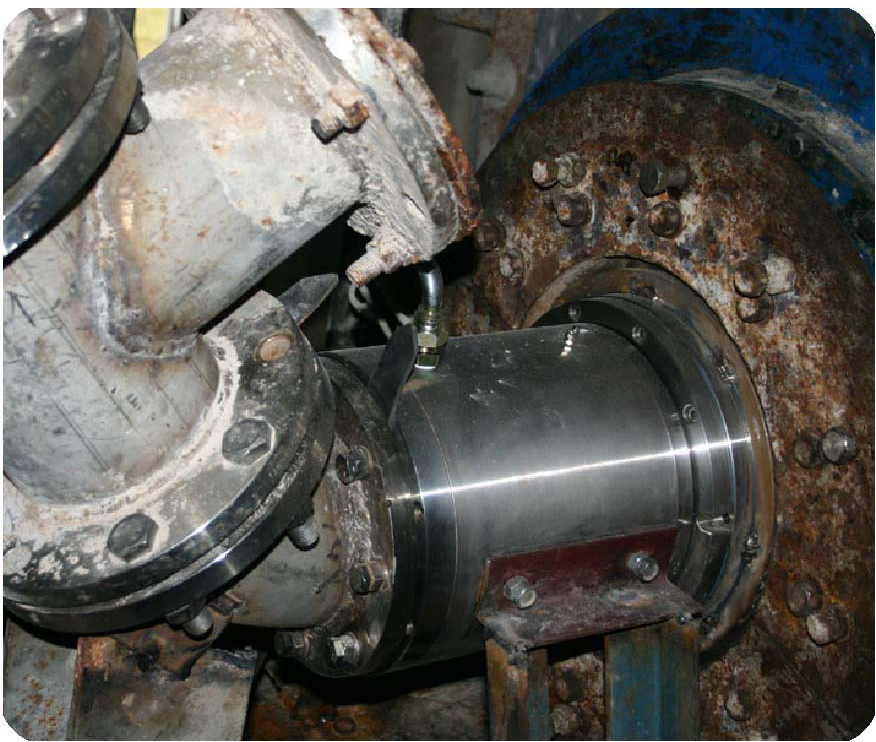

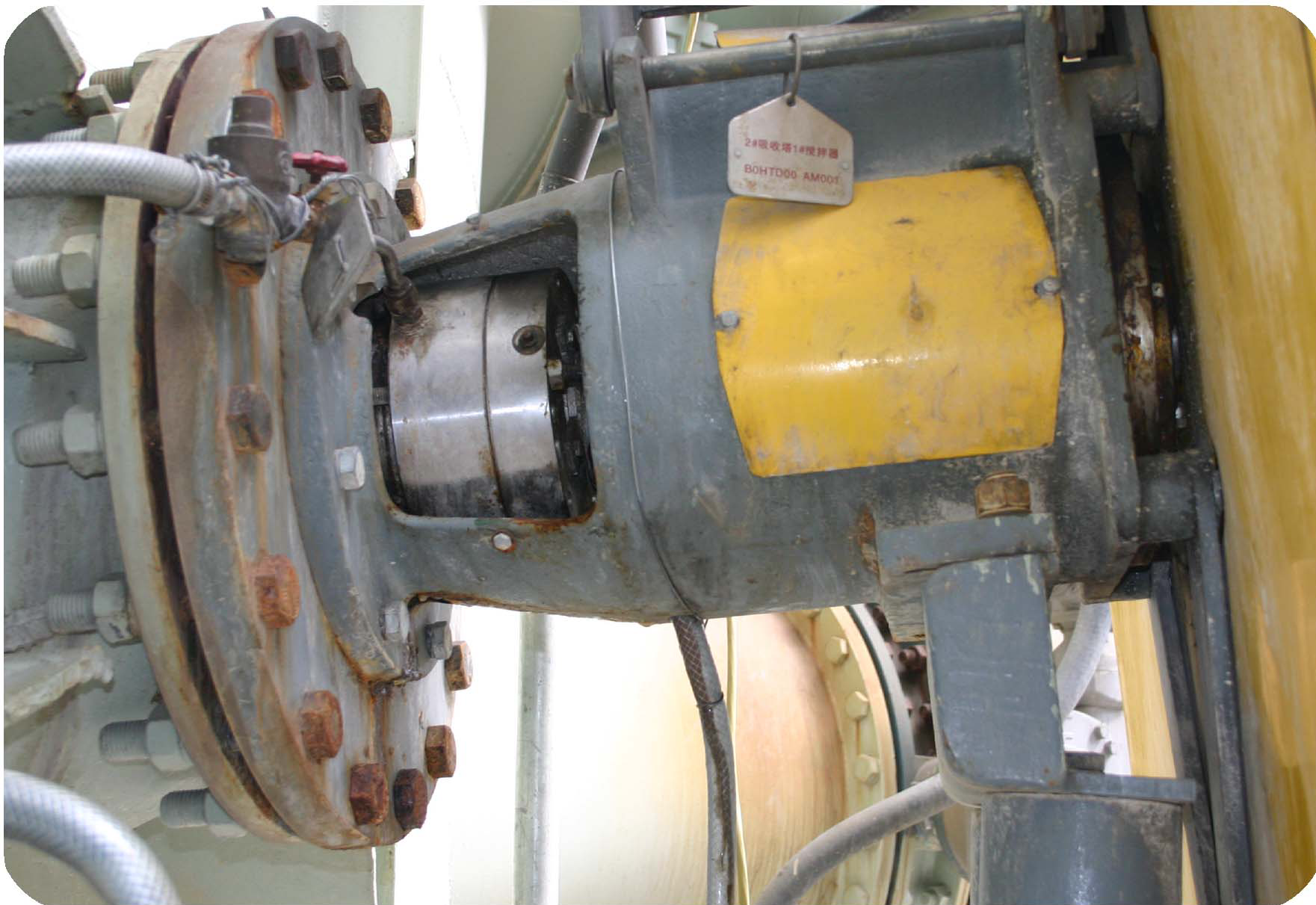

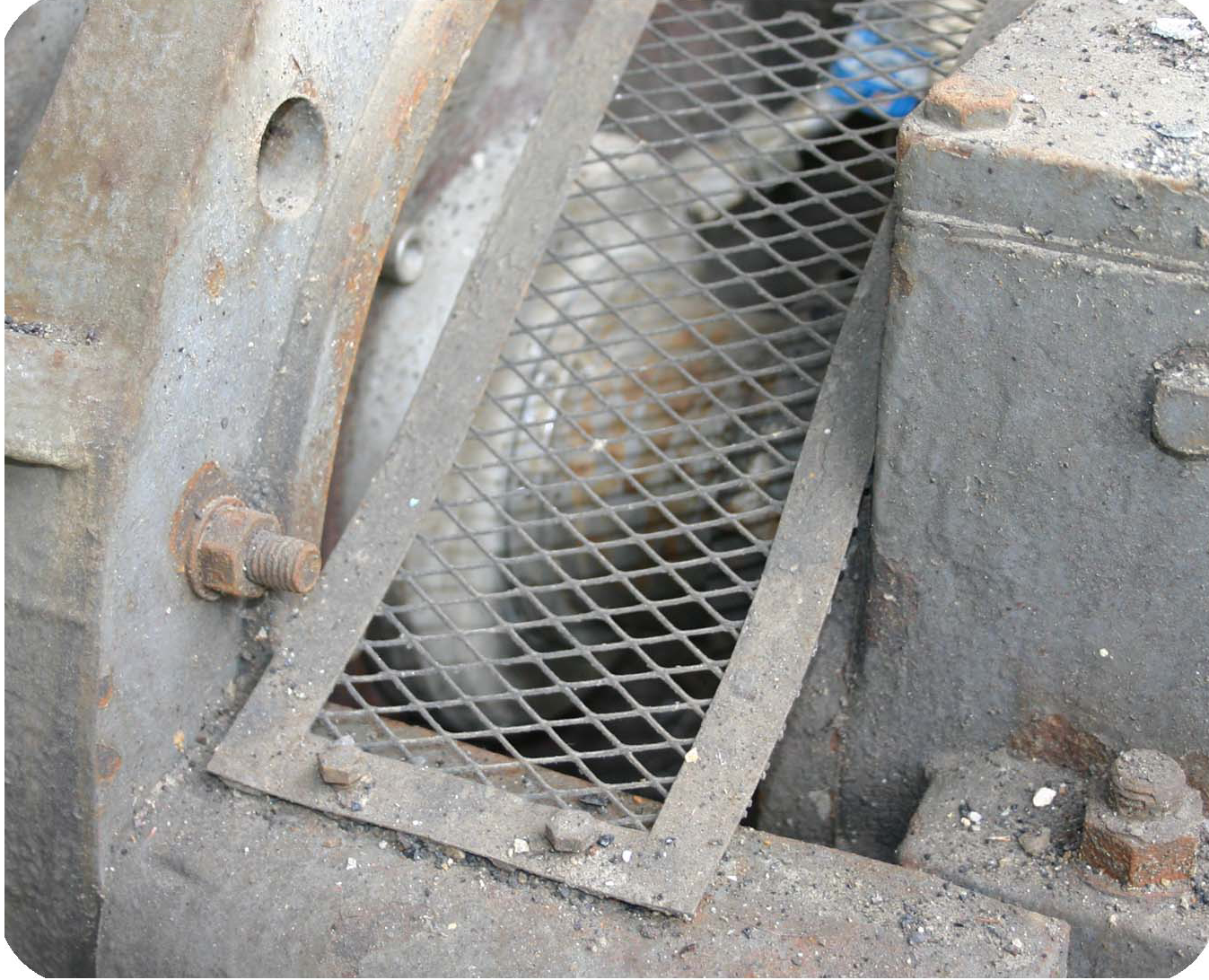

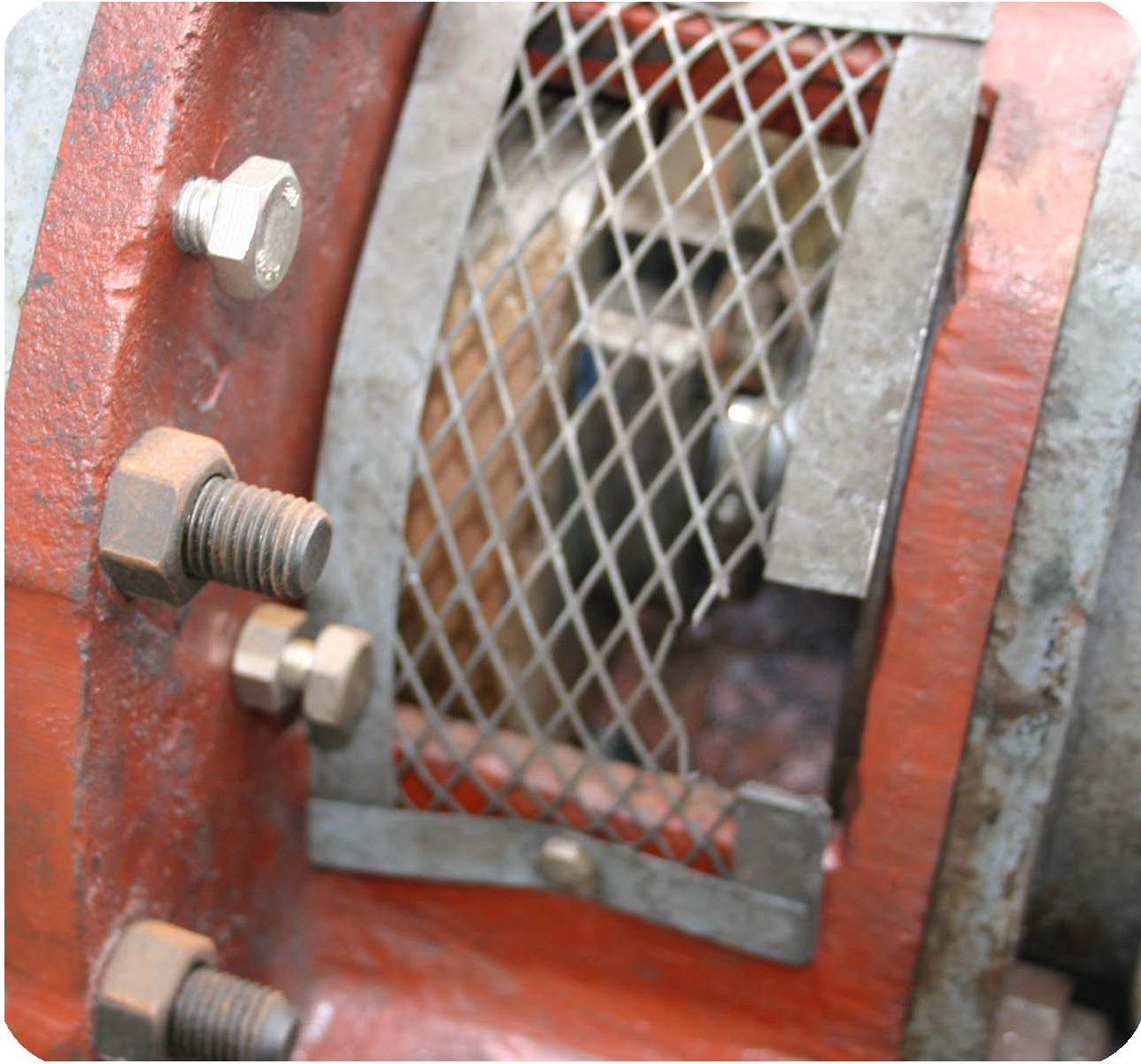

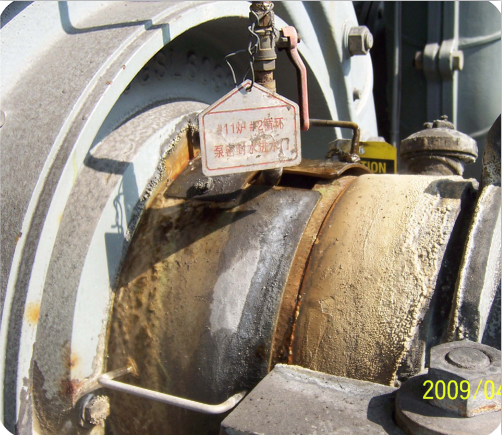

           圖9                    圖10



圖9  臺山電廠（08-01）-4套

圖10 汕頭電廠(09-11)-2套

第4部分：脫硫其他類型泵

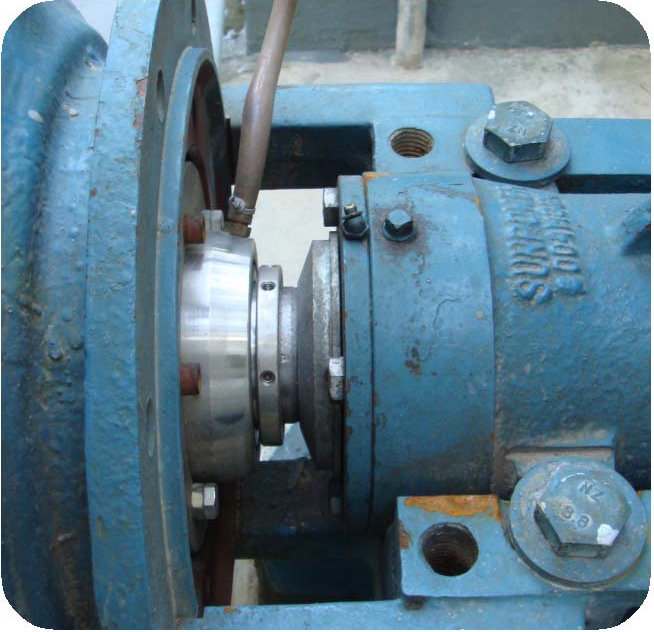

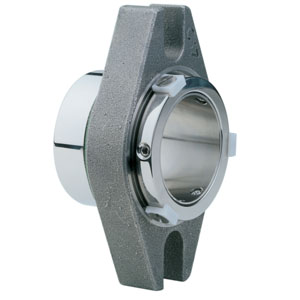

1. 型號：AES-KING^TM-F—小型脫硫泵選用

技術特點:

1、集裝式密封、外沖洗設計，安裝可靠簡便，無人為安裝誤差；

2、多個小彈簧不與介質接觸；

3、優異的O形圈及動靜環材質；

4、液壓平衡型密封端面設計；

5、定位塊確保彈簧壓縮量無誤差；

6、軸功率損耗極小；

7、軸無磨損，使用壽命長；

8、適配改造簡單，方便安裝不同裝配尺寸的場合

選用理由：

■ 降低管理和維修費用；

■ 同樣規格但不同使用環境的機封配件可互換，簡化管理難度和采購難度，減少庫存；

■ 短的供貨周期和高性價比；

■ 安裝在國內生產的脫硫泵上比較多，幾倍延長泵的檢修周期， 大大減少機械密封的采購數量和維修工作；

■ 提高設備運行的穩定性和安全性

技術參數:

◎ 壓力：真空～20kg/cm²

◎ 溫度：-40℃～180℃

◎ 線速度：≤20m/s

◎ 規格尺寸：24-100mm(特殊尺寸可訂制)

適用范圍:

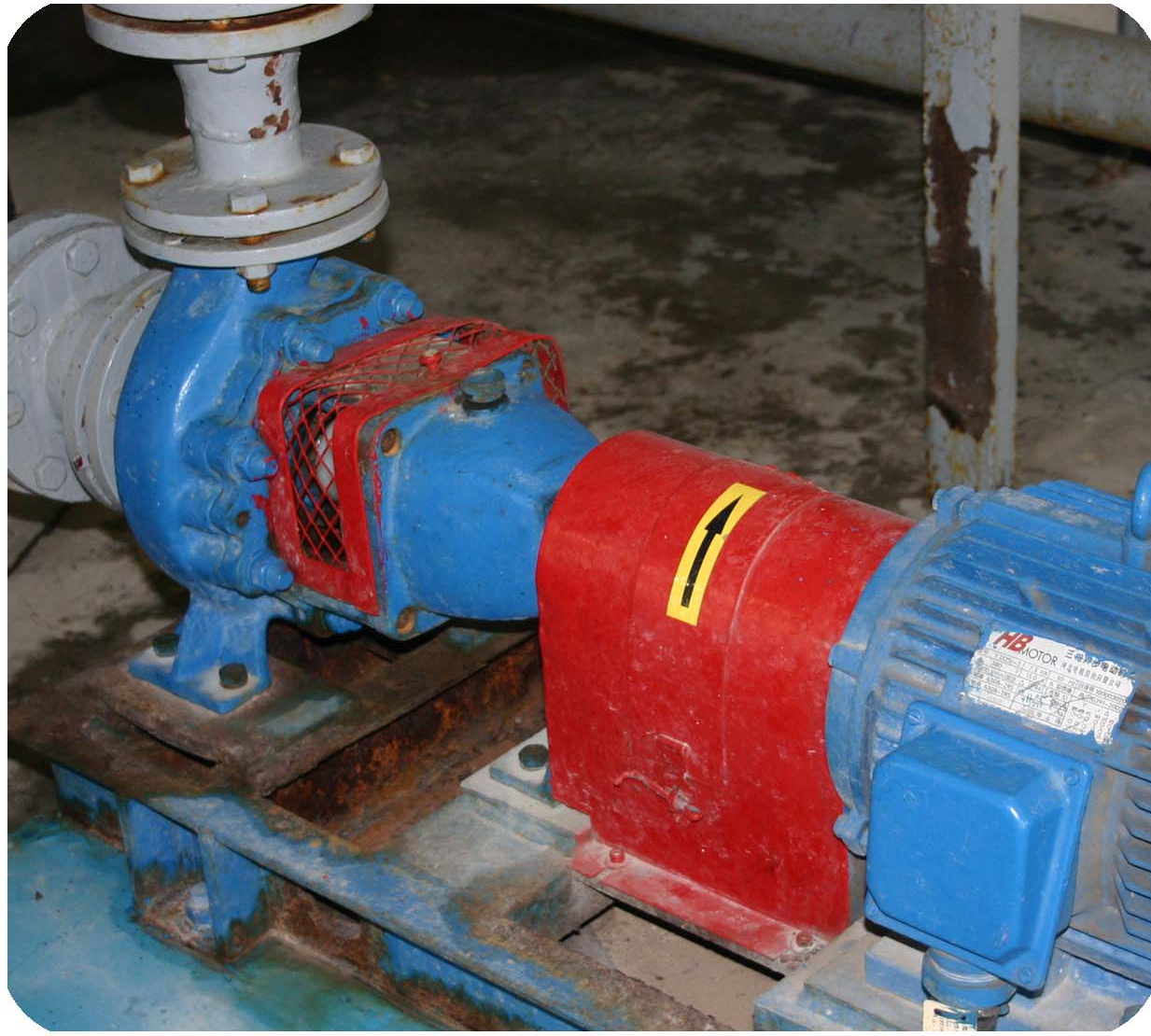

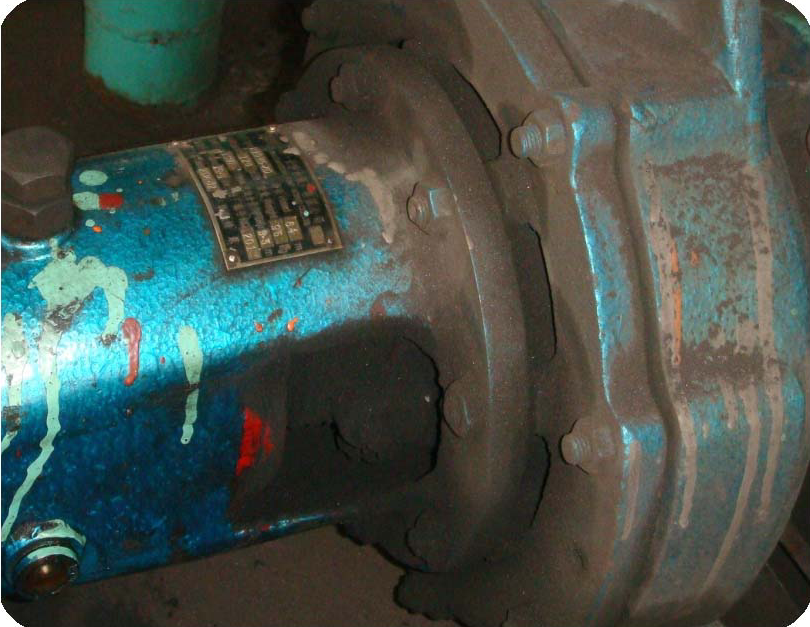

目前脫硫系統的分配泵、輸送泵、排放泵、給料泵、脈沖懸浮泵等泵上廣泛使用



1．公司    ：粵電集團韶關發電廠

泵名    ：脈沖懸浮泵

型號    ：200ISH

介質    ：漿液

安裝日期：07-04





 2．公司    ：粵電集團沙角C電廠

                         泵名    ：石灰石漿液泵

                        型號    ：LCF80/150

                          介質    ：石灰石漿液

                      安裝日期：07-11







                    3．公司 ：珠海金灣發電廠

                                               泵名 ：石膏漿液排出泵

                                              型號 ：LCF50/460

                                              介質 ：漿液

                                             安裝日期：08-04





4．公司    ：廣東湛江電廠

泵名    ：補漿泵

型號    ：2/1.5B-AH

   介質    ：漿液

安裝日期：07-11





5．公司    ：云浮發電廠

泵名    ：事故漿液泵

型號    ：3/2X-AH

介質    ：漿液

安裝日期：09-12







6．公司    ：珠海發電廠

泵名    ：排漿泵

型號    ：LCF50/460

   介質    ：漿液

安裝日期：08-04





                                           7．公司    ：國華粵電臺山發電有限公司

                                              泵名    ：石膏旋流器給料泵

                                          型號    ：80ZGB



                                              介質    ：石膏漿液

                                          安裝日期：08-05



8．公司   ：粵電集團韶關發電廠

泵名    ：石膏漿液排放泵

型號    ：4/3C-AHB

介質    ：石膏漿液

安裝日期：07-10





9．公司    ：粵電集團沙角C電廠

泵名    ：石膏漿液排放泵

型號    ：80ZGB

介質    ：石膏漿液

 安裝日期：08-03

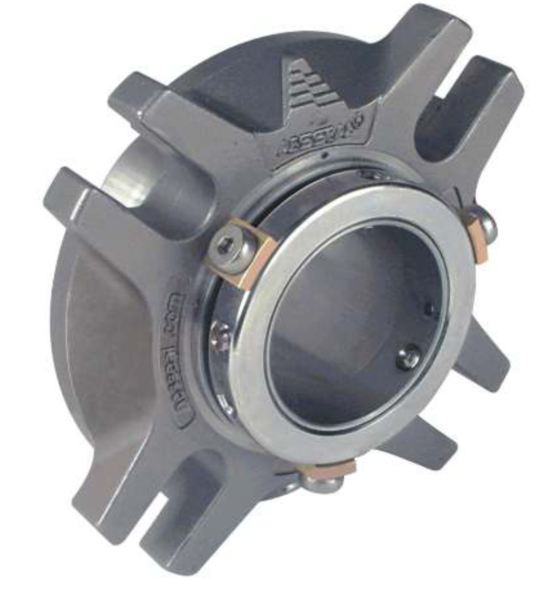

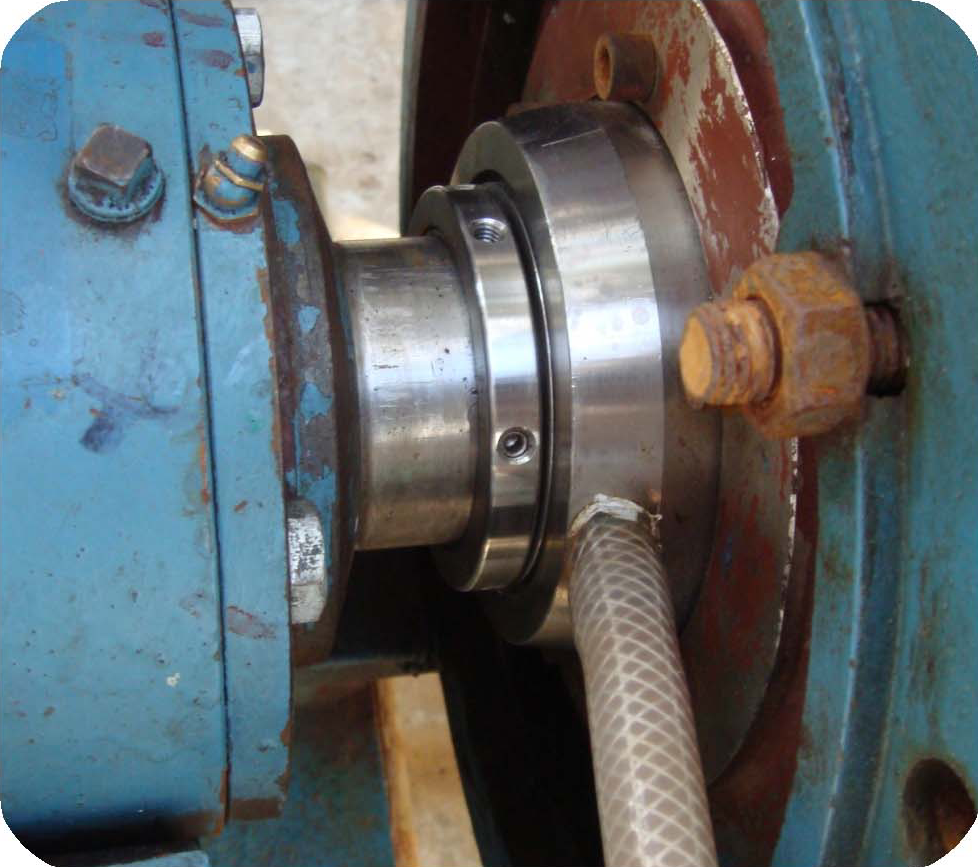

2. 型號：AES-CONVERTOR II^TM—其他脫硫系統類型泵選用





技術特點:

1、集裝式設計，取代兩部件或傳統的盤根密封；

2、標準定型產品；

3、液壓平衡型密封端面設計，降低了能源消耗；

4、彈簧不與介質接觸，不會堵塞，處長了密封的使用壽命；

4、軸無磨損，使用壽命長；

5．外伸長度短；

6．緊湊小巧的壓蓋，適用于空間狹窄的區域；

7．多彈簧密封端面裝載，定位螺釘軸驅動

選用理由：

■ 結構科學，安裝簡單，集裝式結構，無安裝誤差；

■ 無論盤根或其他形式的機械密封，都可以用該款

   機械密封取代，有效簡化設備的管理和采購難度；

■ 品質國際一流，且有極高的確良性價優勢

技術參數:

◎ 最高壓力：20kg/cm²

◎ 溫度：-40℃～180℃

◎ 最大線速度：20m/s

◎ 規格尺寸：24-100mm（1.000’’ -4.000’’）不等

適用范圍:

電力、石化、冶金、造紙、造船、食品等。以電廠為例，該款機械密封能滿足70%泵上使用，是取代盤根密封最佳選擇



10．公司：黃埔發電廠

泵名：石灰石漿液泵

型號：40DT-1-A17（15）

介質 ：漿液

安裝日期：06-03

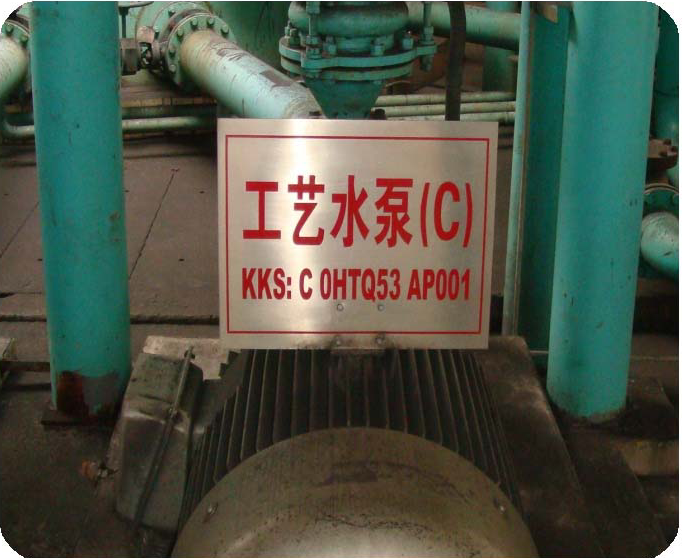

11．公司    ：國華粵電臺山發電有限公司

泵名    ：工藝水泵

型號    ：KUKR125-600

    介質    ：水

安裝日期：07-09





 12．公司    ：珠海發電廠

泵名    ：出水泵

型號    ：IHE80-65-160

    介質    ：廢水

安裝日期：09-12



13．公司    ：粵電集團沙角C電廠

泵名    ：工藝水泵

型號    ：KWPK65-315

    介質    ：水

安裝日期：07-11



3. 型號：AES-CSS-IC^TM—其他脫硫系統類型泵選用





技術特點:

1、集裝式密封設計，內外沖洗設計，安裝可靠簡便；

2、標準定型產品；

3、、動環補償技術、液壓平衡型密封端面設計，降低了能源消耗；

4、彈簧不與介質接觸，不會堵塞，處長了密封的使用壽命；

4、軸無磨損，使用壽命長；

5．外伸長度短；

6．緊湊小巧的壓蓋，適用于空間狹窄的區域；

7．多彈簧密封端面裝載，定位螺釘軸驅動；

8、內置和外置長度特別短，適合緊湊型泵的安裝；

9、具有沖孔孔設計，保證了密封端面良好的冷卻性

選用理由：

■ 結構科學，安裝簡單，集裝式結構，無安裝誤差；

■ 該產品是英國AES專為中國設計生產的密封產品，專利產品

技術參數:

◎ 最高壓力：20kg/cm²

◎ 溫度：-40℃～180℃

◎ 最大線速度：20m/s

◎ 規格尺寸：24-85mm（1.000’’ -3.500’’）不等

適用范圍:

使用環境與CONVERTOR II基本相同，需要沖洗和有4個壓蓋螺絲的場合可選用



14．公司：國華粵電臺山發電廠

泵名 ：廢水輸送泵

型號 ：HZ125-315

介質 ：廢水

安裝日期：07-05





  15．公司  ：沙角A電廠

泵名  ：工藝水泵

型號  ：KWPK125-500

介質   ：水

安裝日期：06-06



16．公司  ：沙角A電廠

泵名 ：脫硫?yàn)V液泵

型號 ：021BAHBI GMAMK9/K94

介質  ：石膏漿液

安裝日期：08-04



若需要了解更多的成功案例，請跟我們區域銷售工程師或直接跟技術工程師聯系！！！
